Wurde 1996 bei Dorotheum ersteigert

1. Identifikation und technischer Inhalt
Bei dem vorliegenden Dokument handelt es sich um eine authentische, zeitgenössische Konstruktionszeichnung aus dem Hause Zeppelin.

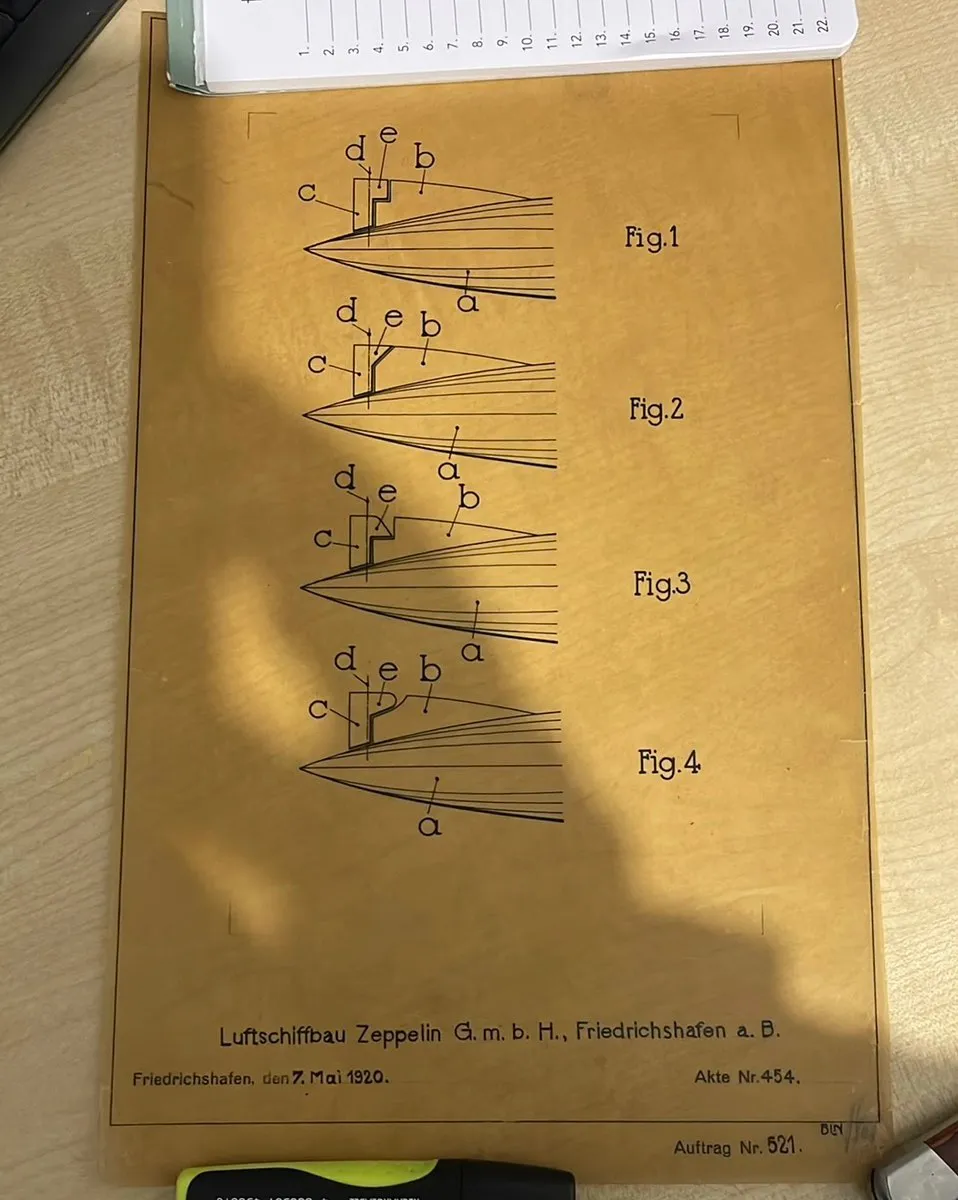

Dargestelltes Objekt: Die Zeichnung zeigt in vier Figuren (Fig. 1 bis Fig. 4) verschiedene Varianten einer Bug-Ankeranlage (Ankerkegel-Mechanismus).
Details:
a: Die Bugkappe des Luftschiffes.
c: Die Halteöse bzw. der Ankerknoten, an dem das Halteseil für den Ankermast befestigt wurde.
d/e: Mechanische Arretierungen und Führungen innerhalb der Bugstruktur.
Historischer Kontext: Im Mai 1920 befand sich die Luftschiffbau Zeppelin GmbH in einer schwierigen Phase nach dem Ersten Weltkrieg (Versailler Vertrag). Zu dieser Zeit wurden Schiffe wie der LZ 120 "Bodensee" und der LZ 121 "Nordstern" (später als Reparation an Frankreich) technisch optimiert. Diese Zeichnung dokumentiert die Entwicklung der Mastlandung, die eine Revolution im Handling der Schiffe darstellte (Reduzierung der Bodenmannschaft).

Zustandsbeschreibung (visuell)
Papier: Verwendet wurde vermutlich ein für technische Zeichnungen typisches Transparentpapier oder ein beschichteter Karton. Die Tönung (Patina) ist altersentsprechend.
Technik: Handgeführte Tuschezeichnung mit präzisen Linien und handschriftlichen Beschriftungen.
Erhaltung: Das Blatt weist Lichtränder und leichte Verschmutzungen auf, was für Originalunterlagen aus einem Werkstatt- oder Archivkontext üblich ist. Die Lesbarkeit der Stempel und Referenznummern ist exzellent.
