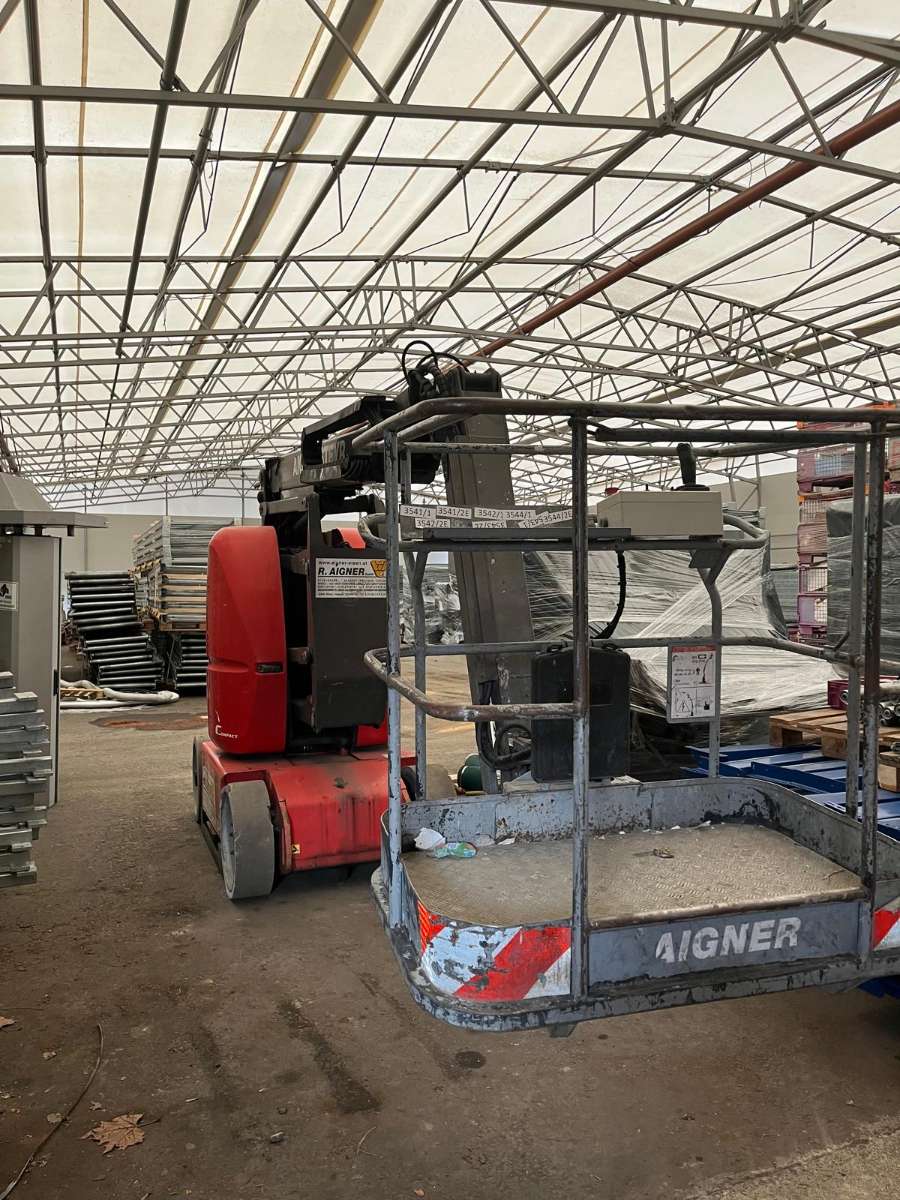

Manitou 120AETJ Baumaschine

Kapazität Metrisch

Arbeitshöhe h21 11.95 m

Plattformhöhe h7 9.95 m

Maximale seitliche Reichweite r1 7 m

Ãoeberhang / Knickpunkt Gelenk h31 6.4 m

Pendelarmdrehung (oben / unten) +70 ° / -70 °

Tragfähigkeit des Arbeitskorbs Q 200 kg

Schwenkbereich der Bühne 355 °

Plattformdrehung (rechts / links) 66 ° / 59 °

Personenanzahl (innen / außen) 2 / 2

Gewicht und Abmessungen

Plattformgewicht* 6660 kg

Arbeitskorb Abmessungen (Länge x Breite) lp / ep 1.2 m x 0.92 m

Gesamtbreite b1 1.2 m

Gesamtlänge l1 5.48 m

Gesamthöhe h17 1.99 m

Gesamtlänge (zusammengeklappt) l9 3.74 m

Gesamthöhe (zusammengeklappt) h18 2.16 m

Gesamthöhe (Zugang) h20 0.4 m

Pendelarmlänge l13 1.26 m

Innerer Wenderadius b13 1.55 m

Äußerer Wenderadius Wa3 3.34 m

Tailswing 0.23 m

Bodenfreiheit der Maschine m4 0.1 m

Ground clearance with pothole guards deployed m6 0.02 m

Radstand y 1.65 m

Leistung

Fahrgeschwindigkeit - verstaut 6 km/h

Fahrgeschwindigkeit - Arbeitsmodus 0.6 km/h

Steigfähigkeit 25 %

Zulässige Neigung im Arbeitsmodus 3 °

Reifen

Bereifung Solid non-marking tires

Größe der Vorderräder / Hinterräder 0,6x0,19 - 0,6x0,19

Antriebsräder (vorne / hinten) 0 / 2

Lenkräder (vorne / hinten) 2 / 0

Bremsräder (vorne / hinten) 0 / 2

Motor/Batterie

Nennleistung des Elektromotors 2 x 4.5 kW

Elektrische Notpumpe 3.7 kW

Batterie / Batteriekapazität 48 V / 240 Ah

Integriertes Ladegerät (V) / Integrated charger (Ah) 48 V / 30 Ah

Diverse

Number of cycles with STD Battery (HIRD) 60

Bodendruck 20 daN/cm²

Hydraulikdruck 200 Bar

Kapazität des Hydraulikölbehälters 18 l

Vibrationswert an Händen/Armen < 2.5 m/s²

Maschine voll funktionsfähig - keine Garantie oder Gewährleistung
