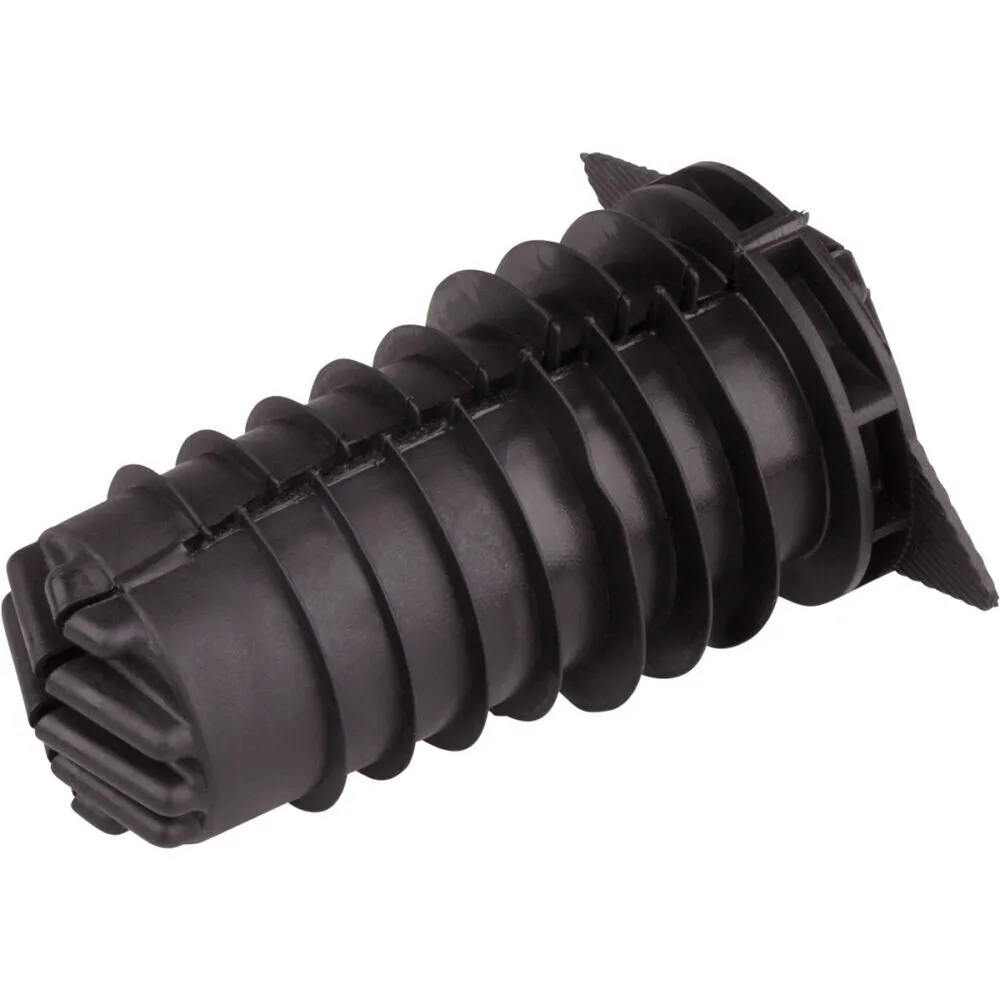

Die Schutzrohrabdichtung Langmatz EK 186/50 (in der Praxis auch als SRA 50 bezeichnet) ist ein professionelles Bauteil für den Tiefbau, das zur mechanischen Abdichtung von Kabelschutzrohrenden in der Infrastruktur dient.

️ Technische Spezifikationen

• Material (Gehäuse): Hochwertiger, schlagfester Kunststoff (beständig gegen Bodendruck, Bodensäuren und UV-Strahlung).
• Material (Innenteil): Spezieller, profilierter Noppenschaumstoff (elastisch und anpassungsfähig).
• Außendurchmesser (OD):50 mm — exakt passend für glatte Kunststoffrohre (nach DIN 8062) mit einem Außendurchmesser von 50 mm (Wandstärke 1,5 bis 2,4 mm) sowie für flexible Wellrohre (z. B. Kabuflex) mit entsprechendem Innendurchmesser.
• Hersteller-Artikelnummer (Art.-Nr.): 08 186 0050.
• Deutsche Telekom Material-Nummer (M-Nr.): 40018619.

Hauptmerkmale und Konstruktionsvorteile

1. Geteilte (aufklappbare) Ausführung

Die Abdichtung verfügt über ein Längsscharnier und seitliche Rastverschlüsse. Dies bietet einen enormen Praxisvorteil: Die Montage kann sowohl an Leerrohren als auch nachträglich an bereits belegten Kabeltrassen durchgeführt werden. Ein aufwendiges Einfädeln des Kabels entfällt komplett.

2. Sanddichtigkeit (Schutz vor Verschmutzung)

Die Hauptaufgabe der SRA 50 ist der Schutz vor dem Eindringen von Sand, Schlamm, Erde und Insekten in die Schutzrohre und Kabelschächte. Dies verhindert das Zusetzen der Rohre, sodass auch Jahre später noch problemlos Kabel ausgetauscht oder zusätzliche Glasfaserkabel (LWL) eingeblasen werden können.

3. Anpassbarer Schaumstoffkern

Der Noppenschaumstoff umschließt das Kabel flexibel und dicht. Die Schaumstoffeinlage ist vorperforiert. Das bedeutet, dass der Innendurchmesser durch einfaches Herausbrechen von Segmenten per Hand exakt an die tatsächliche Dicke des Kabels oder des Mikrorohr-Bündels angepasst werden kann.

4. Äußere Lamellenstruktur

Auf der Außenseite des Kunststoffgehäuses befinden sich konische Lamellen. Diese wirken wie Widerhaken. Beim Einschieben in das Schutzrohr verkeilen sie sich an der Rohrinnenwand und verhindern so ein selbsttätiges Herausrutschen (z. B. bei Zug- oder Druckbelastungen des Kabels im Erdreich).

️ Montageablauf in der Praxis

1. Reinigung: Das Ende des Schutzrohres und die Kabeloberfläche werden gründlich von Schlamm, Steinen und Fett befreit.
2. Anpassung: Segmente aus dem Schaumstoffkern werden entsprechend dem Kabeldurchmesser herausgebrochen.
3. Verschließen: Das Kunststoffgehäuse wird aufgeklappt, der Schaumstoff eingelegt, um das Kabel herum geschlossen und durch die Schnappverschlüsse fixiert.
4. Einschieben: Die komplette Einheit wird mit Kraft in die Rohröffnung gedrückt, bis die Außenlamellen fest an der Innenwand des Rohres anliegen.

Typische Einsatzbereiche

• Telekommunikation und Breitbandausbau (FTTH): Abdichtung von Rohreinführungen in unterirdischen Kabelziehhäusern und Kunststoff-Kabelschächten (z. B. Langmatz-Schachtsysteme der Baureihen QaBo / XeBo).
• Energiewirtschaft: Schutz von Mauerdurchführungen und Kabelschutzrohren bei der Einführung in Kabelverteilerschränke oder Trafostationen.
• Verkehrstechnik & Tiefbau: Sicherung von Reserve-Rohrtrassen unter Straßen und Gehwegen für zukünftige Erweiterungen.
