Technische Beschreibung: Advantech UNO-2059GL

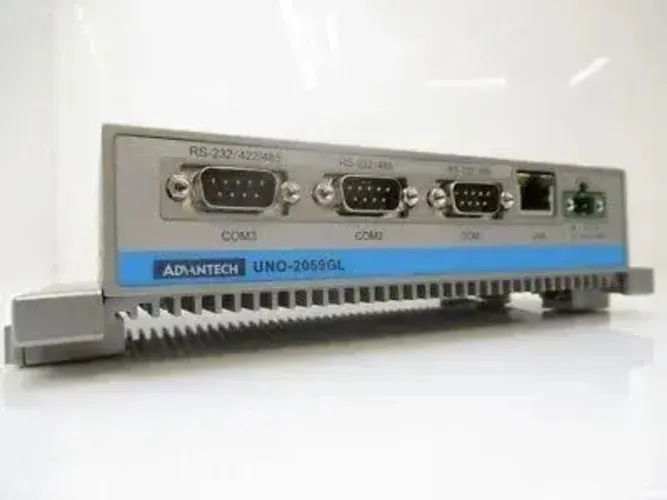

Der Advantech UNO-2059GL ist ein ultrakompakter, lüfterloser Industrie-PC (Embedded Box PC), der speziell für den Einsatz unter rauen industriellen Bedingungen entwickelt wurde. Er dient primär als zuverlässiges Kommunikations-Gateway, Datenlogger oder Steuerungseinheit.

1. Systemarchitektur und interne Komponenten

Prozessor und Chipsatz

Das Herzstück des Systems bildet ein x86-kompatibler AMD Geode LX800 Prozessor mit einer Taktfrequenz von 500 MHz. Dieser Prozessor wurde für extrem niedrigen Energieverbrauch und minimale Wärmeentwicklung optimiert, was den komplett lüfterlosen Betrieb ermöglicht.

• Architektur: x86 32-Bit mit integrierter FPU, unterstützt MMX- und 3DNow!-Instruktionen.
• Cache: 64 KB L1-Cache und 128 KB L2-Cache.
• Chipsatz: Der AMD Geode CS5536 Companion-Chip steuert den PCI-Bus, den IDE-Controller, die USB-Ports und das Powermanagement.

Arbeitsspeicher und Grafik

• RAM:256 MB DDR SDRAM (400 MHz) sind direkt auf der Hauptplatine verlötet. Das Fehlen von Steckplätzen (Slots) eliminiert das Risiko, dass sich Speichermodule durch Vibrationen lösen.
• Grafik: Der Grafikkern ist in den Prozessor integriert und nutzt den Shared-Memory-Ansatz (im BIOS konfigurierbar, standardmäßig 8 bis 16 MB). Die maximale Auflösung beträgt 1024 x 768 Pixel bei 60 Hz.

Speicher und Watchdog-Timer

• CompactFlash: Als primäres Boot- und Speichermedium dient ein interner CompactFlash-Slot (Typ I/II) mit True-IDE-Unterstützung.
• IDE-Schnittstelle: Ein interner Anschluss ermöglicht über ein optionales Erweiterungsset (UNO-HD20-A) den Einbau einer 2,5" PATA (IDE) Festplatte.
• Watchdog-Timer: Ein programmierbarer Hardware-Timer (1 bis 255 Sekunden) löst im Falle eines Software-Absturzes automatisch einen harten Systemneustart (Reset) aus.

2. Kommunikationsschnittstellen (I/O)

Der PC verfügt über eine Vielzahl an Kommunikationsports, die für industrielle Feldbusse optimiert sind.

Serielle Schnittstellen (COM1 bis COM4)

Es stehen insgesamt 4 serielle Ports zur Verfügung, die als D-Sub 9-polige Stecker ausgeführt sind. Alle Ports sind mit der HPTC-Technologie (High-Performance Terminal Control) und automatischer Datenflusssteuerung (Auto Flow Control) für RS-485 ausgestattet.

• COM1 und COM2: Über Jumper oder im BIOS einstellbar zwischen RS-232 und RS-485.
• COM3 und COM4: Universelle Ports, die RS-232, RS-422 und RS-485 unterstützen.
• Baudrate: Unterstützt Standardgeschwindigkeiten von 50 bps bis 115,2 kbps.

Pinbelegung (Pinout) des D-Sub 9 Steckers:

PinRS-232RS-422RS-4851DCD (Data Carrier Detect)TX- (Transmit Data -)Data- (Data -)2RXD (Receive Data)TX+ (Transmit Data +)Data+ (Data +)3TXD (Transmit Data)RX+ (Receive Data +)—4DTR (Data Terminal Ready)RX- (Receive Data -)—5GND (Signal Ground)GND (Signal Ground)GND (Signal Ground)6DSR (Data Set Ready)——7RTS (Request To Send)——8CTS (Clear To Send)——9RI (Ring Indicator)——

Netzwerk, USB und sonstige Ports

• LAN: 1x RJ-45 Port, Fast Ethernet (10/100 Mbps), basierend auf dem Realtek RTL8100C Chip. Unterstützt Boot-ROM und Wake-on-LAN.
• USB: 2x USB 2.0 Ports (Typ A) mit Überstrom- und Kurzschlussschutz.
• PS/2: 1x 6-poliger Mini-DIN-Anschluss. Über ein standardmäßiges Y-Kabel können Tastatur und Maus gleichzeitig angeschlossen werden.

3. Mechanische, elektrische und Umwelteigenschaften

Gehäuse und Konstruktion

Das Gehäuse besteht aus robustem, eloxiertem Aluminium, das gleichzeitig als großflächiger Passivkühler fungiert. Im Inneren befinden sich keine Kabelverbindungen – alle Anschlüsse sind direkt auf die Platine gelötet, was die Vibrat
