Balluff BNI00AY

1. Allgemeine Charakteristik und Gerätekonzept

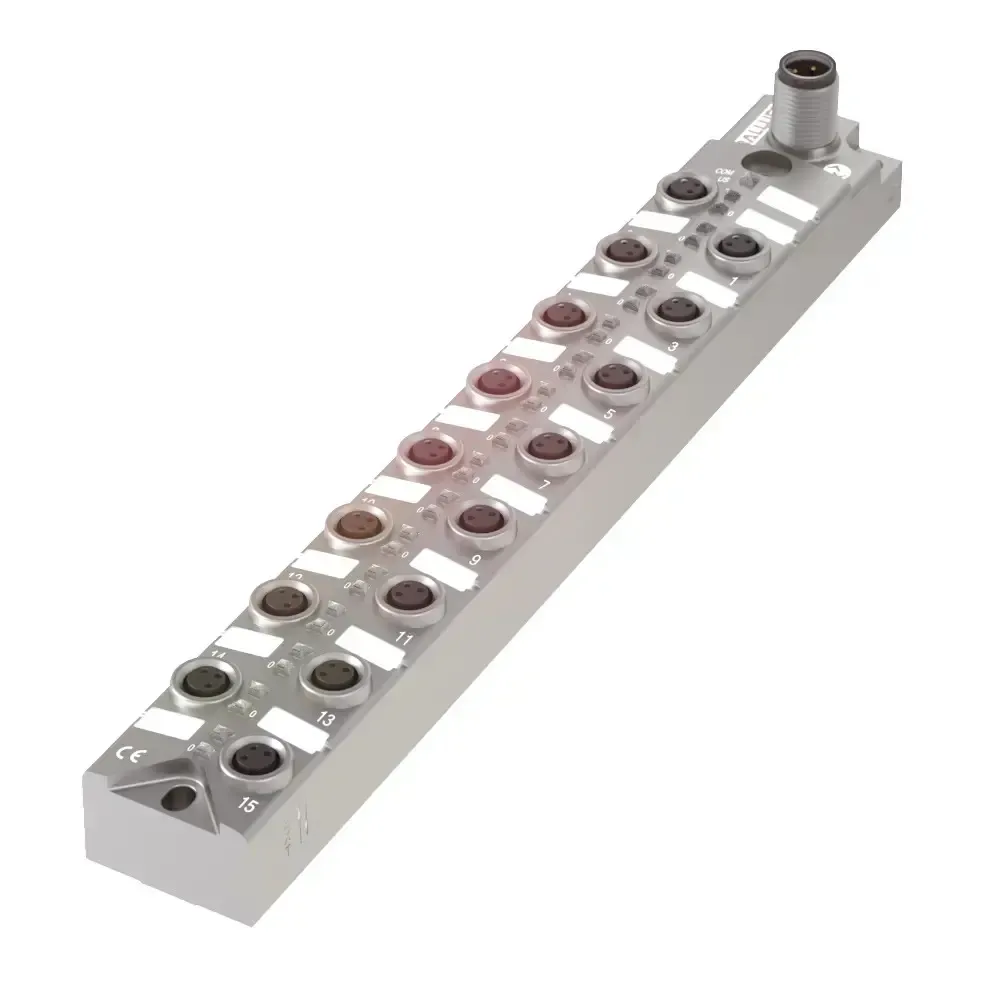

Der Balluff BNI00AY ist ein hochrobuster, aktiver Industrie-Verteiler (I/O-Hub) zur Bündelung digitaler Sensorsignale in der Automatisierungstechnik. Das Modul arbeitet auf Basis des modernen IO-Link 1.1 Standards. Es wandelt herkömmliche binäre Schaltsignale von Standard-Sensoren in ein intelligentes, serielles Kommunikationsprotokoll um.

Der Hauptvorteil dieses Moduls liegt in der Dezentralisierung und enormen Einsparung von Verkabelungsaufwand. Anstatt 16 separate Leitungen von den Sensoren bis in den Schaltschrank zur SPS zu legen, werden alle Sensoren lokal direkt an der Maschine in das BNI00AY-Modul eingesteckt. Dieses überträgt alle Daten über ein einziges, standardmäßiges 4-adriges ungeschirmtes M12-Kabel an den übergeordneten IO-Link-Master.

2. Mechanische Ausführung und Robustheit

Das Gehäuse ist speziell für härteste industrielle Bedingungen (z. B. Automobilindustrie, Werkzeugmaschinen, Montagelinien) konzipiert.

• Gehäusematerial: Massiver, vernickelter Zinkdruckguss. Dies garantiert extreme Beständigkeit gegen mechanische Beschädigungen, Vibrationen und Stöße.
• Schutzart (IP67): Bei vollständig verschraubten Anschlüssen (oder dem Einsatz von Blindkappen auf freien Ports) ist das Modul absolut staubdicht und gegen zeitweiliges Untertauchen geschützt. Es ist zudem resistent gegen aggressive Kühlschmierstoffe und Öle.
• Abmessungen und Montage: Das schlanke, längliche Profil (30 × 32,8 × 220 mm) spart wertvollen Platz direkt an der Maschinenkonstruktion. Die Montage erfolgt einfach über zwei M4-Schrauben.
• Erdung: Ein integrierter, massiver Erdungspunkt (FE) sorgt für eine hohe elektromagnetische Verträglichkeit (EMV) und die zuverlässige Ableitung von Störungen.

3. Konnektivität und Schnittstellenkapazität

Das Modul verfügt über insgesamt 18 Anschlüsse, die nach Funktionen aufgeteilt sind:

• 1× Hauptanschluss (IO-Link / Stromversorgung): M12-Stecker (4-polig, A-kodiert). Er übernimmt die Spannungsversorgung der internen Elektronik, die Versorgung der angeschlossenen Sensoren sowie die Datenkommunikation mit dem Master.
• 16× Sensor-Port: M8-Buchsen (3-polig). Jeder Port dient dem Anschluss eines Standard-Digitalsensors (z. B. induktiver Näherungsschalter, Lichtschranke, Druckschalter) mit PNP-Logik.
• 1× Erweiterungsport (Extension Port): Einer der dafür vorgesehenen M8-Ports lässt sich softwareseitig umkonfigurieren. Er ermöglicht den kaskadierten Anschluss eines weiteren Untergeräts (z. B. einer Festo/SMC-Ventinsel oder eines weiteren I/O-Hubs) über eine Distanz von bis zu 20 Metern, ohne einen weiteren IO-Link-Masterport zu belegen.

4. Elektrische Parameter und Diagnose

• Betriebsspannung: 18 bis 30,2 V DC (Nennspannung 24 V DC) mit integriertem Verpolungsschutz.
• Strombelastbarkeit: Das Modul kann den angeschlossenen Sensoren einen Gesamtstrom von bis zu 4 A liefern. Alle Sensorports verfügen über einen integrierten Kurzschlussschutz. Bei einem Kurzschluss am Sensor wird das Modul nicht beschädigt.
• LED-Diagnose:
  • RUN/COM LED: Signalisiert den Betriebsstatus und die aktive IO-Link-Kommunikation (blinkt grün bei korrekter Verbindung).
  • Status-LEDs an jedem M8-Port: Gelbe LEDs zeigen sofort den logischen Zustand „1“ (Signal vorhanden) am jeweiligen Eingang an. Dies beschleunigt die Fehlersuche direkt an der Anlage massiv.

5. Datenkommunikation (Softwareprofil)

• IO-Link Version: 1.1 (abwärtskompatibel zu 1.0).
• Übertragungsrate: COM2 (38,4 kbit/s).
• Minimale Zykluszeit: 3,5 ms (gewährleistet sehr schnelle Reaktionszeiten für Standard-Automatisierungsaufgaben).
• Prozessdaten: Das Modul sendet ein festes Paket von 2 Bytes (16 Bits) an die SPS. Jedes Bit repräsentiert exakt den Schaltzustand eines der 16 Ports. Die Konfiguration erfolgt unkompliziert durch den Import der standardisierten IODD-Datei in Ihr Engineering-Tool (z. B. TIA Portal, TwinCAT).
