CNC 3-Achsen Portalfräse aus ITEM Profile
Privatperson
Detailinformationen
- ZustandNeuwertig
- ÜbergabeSelbstabholung
Beschreibung
Ich möchte mich hiermit aufgrund von Hobby-Aufgabe von meine neuwertige CNC Portalfräse aus ITEM Profilen trennen.
Diese 3-Achsen CNC Portalfräse war ursprünglich für mein Hobby Modellbau gedacht um spezielle Teile - insbesondere aus Holz - sowie Leiterplatten selbst herzustellen.

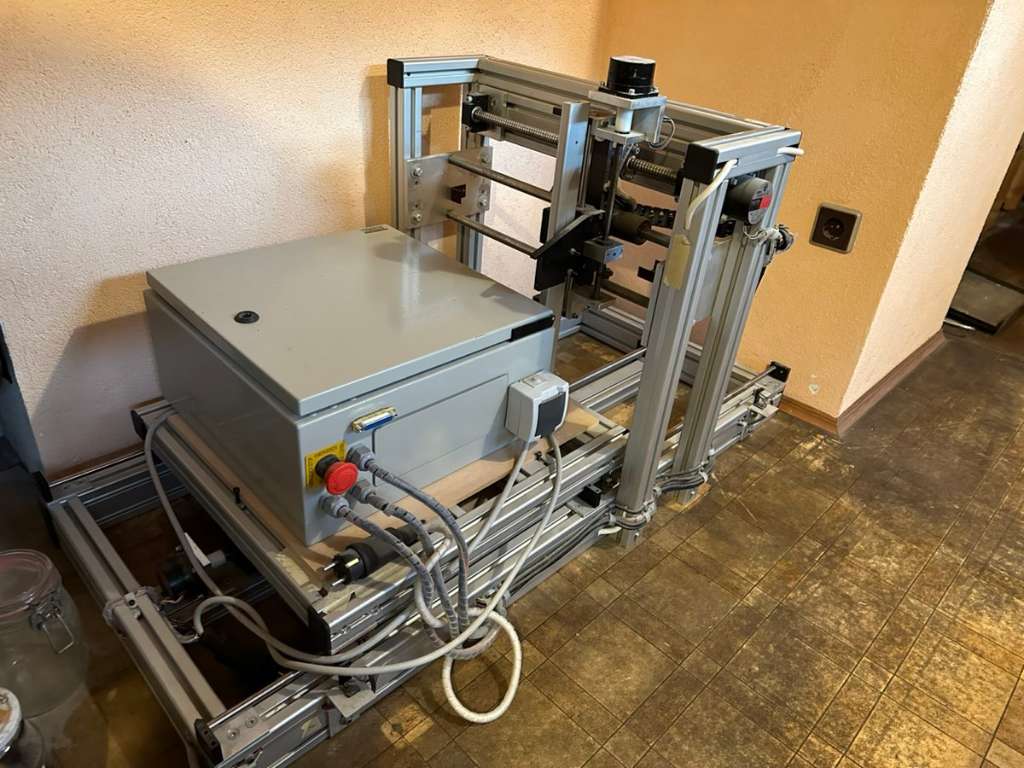

Es handelt sich hierbei um eine Portalfräse mit einer fixen Brücke als Y-Achse an dem die Z-Achse montiert ist. Die X-Achse ist als beweglicher Tisch ausgeführt.
Ich habe diese CNC Portalfräse selbst entwickelt und bei einer Metallbaufirma in Auftrag gegeben.
Leider aber kam ich in den letzten Jahren praktisch nicht mehr zu meinem Hobby Modellbau und so kam sie außer bei ersten Versuchen mit einem Proxxon Industrie-Borschleifers nie zum Einsatz. Daher gibt es auch keine Abnutzungen an den Antrieben, Spindeln und Führungen.
Die Maschine ist zu schade, dass sie nur bei mir zuhause herum steht und daher suche ich nach einem geeigneten Besitzer, der daran Freude hat.
- Abmessungen: ~1200 mm x ~600 mm x 600 mm.
- Gewicht: ~70 kg.
- Auflagemaß des beweglichen X-Tisches: 550 mm (X-Richtung) / 520 mm (Y-Richtung)
- Baujahr 2009-2010
X-Achse: 420 mm Verfahrensweg
- Kugelgewindespindel
- Spindeldurchmesser: 16 mm / 5 mm Steigung
- Kugeldurchmesser: 3,175 mm
- Anzahl Kugelreihen 2 Reihen
- Linearführung: Derzeit: 2 x hängende Edelstahlwelle (12 mm) mit Befestigungsblöcken auf Grundrahmen.
- Hier würde ich es empfehlen auf eine durchgängig befestigte Profilführung/Linearwelle umzubauen um mehr Stabilität zu erhalten.
- Antrieb: 2-Phasen-Schrittmotor von Vexta / 4 V / 1.1 A / 0.9 Grad/Schritt
Y- Achse: 380 mm Verfahrensweg
- Kugelgewindespindel
- Spindeldurchmesser: 16 mm / 5 mm Steigung
- Kugeldurchmesser: 3,175 mm
- Anzahl Kugelreihen 2 Reihen
- Linearführung: Derzeit: 2 x hängende Edelstahlwelle (20 mm)
- Igus Energieketten
- Antrieb: 2-Phasen-Schrittmotor von Vexta / 4 V / 1.1 A / 0.9 Grad/Schritt
Z-Achse: 170 mm Verfahrensweg
- Trapezgewindespindel. 12 mm / 1.5 mm Steigung
- Linearführung: Derzeit: 2 x stehende Edelstahlwelle (12 mm)
- Antrieb: 2-Phasen-Schrittmotor von Vexta / 4 V / 1.1 A / 0.9 Grad/Schritt
Frässpindel
Nicht vorhanden. Kurzzeitig war ein Proxxon Industrie-Borschleifer verbaut, der nicht zum Lieferumfang gehört.
Elektrik/Elektronik
- 230 V Verkabelung
- 3-Achsen-Schrittmotorkarte Slider SFX
- mechapro Slider SFX HT Schrittmotorsteuerungskarte
- 5V / 25 Watt Schaltnetzteil für Sensoren
- 24 V / 300 Watt Schaltnetzteil für Sensoren für Motoren (Meanwell SP-320-24)
- Sicherungsautomat 230 V / 4A für 230V Komponenten
- Not-Aus Schalter
- Lichtschranken-Endanschläge an allen 3 Achsen
Software
Lewetz WinPC-NC Economy 3.5 Lizenz (für LPT-
Druckerschnittstelle).
Bei Bedarf: Notebook mit LPT-Druckerschnittstelle vorhanden.
Macht mir ein realistisches und faires Angebot. Der von mir genannte Preis ist meines Erachtens für einen solchen Aufbau ein guter Richtwert.
