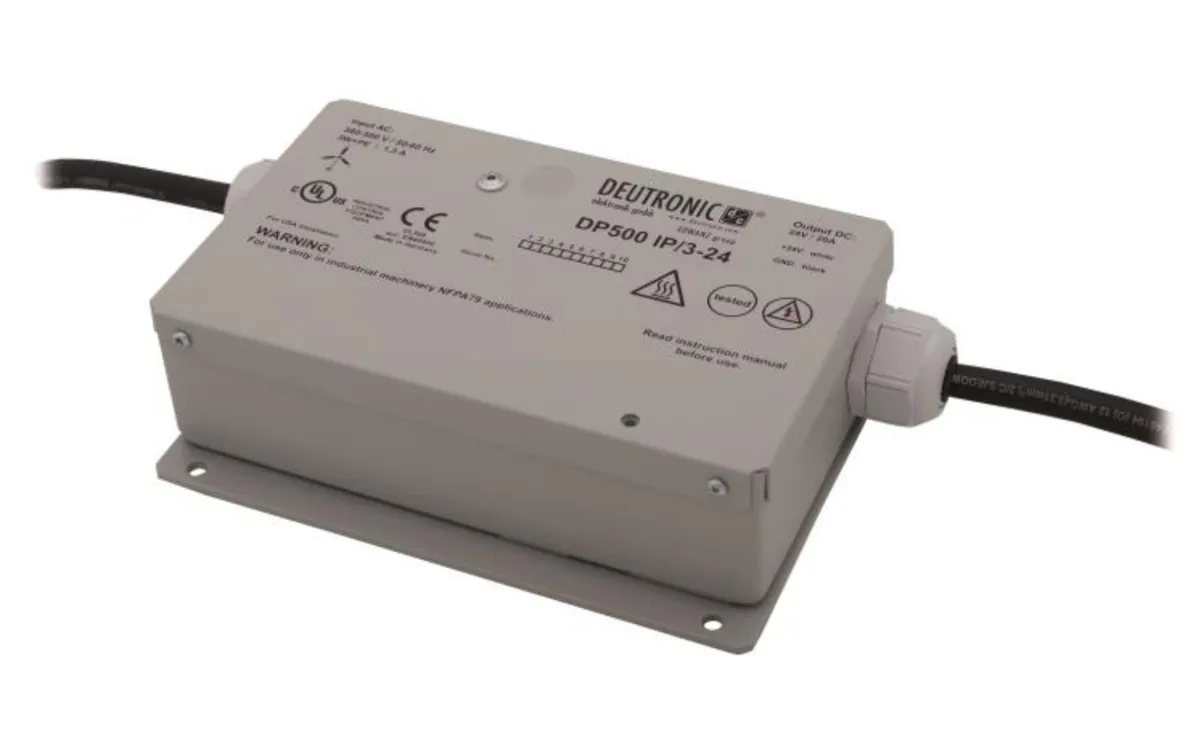

Deutronic DP500 IP/3-24auf Basis des offiziellen Datenblatts:

Hersteller und KonzeptDas Gerät wurde von der deutschenDeutronic Elektronik GmbHentwickelt. Es handelt sich um ein primär getaktetes Schaltnetzteil mit extrem hoher Leistungsdichte. Die gesamte Elektronik ist hermetisch in ein robustes Kunststoffgehäuse eingegossen. Dies eliminiert Vibrationen vollständig und ermöglicht den zuverlässigen Einsatz unter härtesten industriellen Bedingungen. Eingangsparameter (Input AC)

• Anschlussart:3-phasig (Kennzeichnung auf dem Typschild:3W+PE– drei Phasen plus Schutzleiter).
• Spannungsbereich:Weitbereichseingang380 – 500 VAC(Wechselstrom).
• Netzfrequenz:50 – 60 Hz.
• Nennstrom:1,3 A.
• Einschaltstrombegrenzung:Das Netzteil besitzt eine integrierte, aktive Begrenzung. Beim Einschalten entstehtkein Einschaltstromstoß(No inrush current), was vorgeschaltete Sicherungsautomaten vor Fehlauslösungen schützt.
• Leistungsfaktor:IntegrierteActive-PFC(aktive Leistungsfaktorkorrektur) minimiert die Blindleistungsaufnahme im Netz.

Ausgangsparameter (Output DC)

• Ausgangsspannung:Stabile24 VDC(Gleichstrom).
• Dauerstrom:20 A(entspricht einer Nennleistung von 500 Watt).
• Power-Boost-Funktion:Im Überlastbetrieb kann das Netzteil kurzzeitig einen Strom von bis zu30 A für die Dauer von 5 Sekundenbei konstanter Spannung liefern (ideal für den Anlauf von Motoren oder das Laden großer kapazitiver Lasten).
• Farbcodierung der Anschlussleitungen:
  • +24V: Weißer Leiter (white)
  • GND(Masse): Schwarzer Leiter (black)

️ Sicherheits- und Schutzfunktionen

• Intelligente Abschaltung (Lock-Off):Das Gerät überwacht die Ausgangsspannung. Weicht diese für länger als 30 Sekunden um mehr als 10 % ab, verriegelt und schaltet sich das Netzteil aus Sicherheitsgründen ab. Ein Neustart erfordert eine Netztrennung von mindestens 20 Sekunden.
• Ausgangsschutz:Elektronischer Schutz gegen Kurzschluss, Leerlauf, Überspannung und Übertemperatur.
• Wirkungsgrad:Ein sehr hoher Wirkungsgrad (typisch94 %) sorgt dafür, dass nur minimale Energie in Form von Abwärme verloren geht.
• Standby-Modus:Extrem niedrige Leistungsaufnahme im Bereitschaftszustand von unter0,8 W.

Bauform und Umgebungsbedingungen

• Schutzart IP67:Absolut staubdicht und geschützt gegen zeitweiliges Untertauchen. Dadurch istkein Schaltschrankoder zusätzliches Schutzgehäuse erforderlich. Die Montage erfolgt dezentral direkt an der Maschine.
• Kühlung:Lüfterlos(passiv). Die Wärmeabfuhr erfolgt über die Aluminium-Bodenplatte direkt an die Montagefläche der Maschinenkonstruktion (Kontaktkühlung).
• Gewicht:Ca.2,6 kg(ohne Kabel).
• Umgebungstemperatur:Die maximale Umgebungstemperatur für volle Leistungsabgabe beträgt40 °C(laut Typschild). Der Lagertemperaturbereich der Komponenten liegt bei -25 °C bis +85 °C.

Zertifizierungen und Normen

• UL508 & CSA:Zertifiziert für industrielle Steuerungsanlagen in Nordamerika.
• CE:Konformität mit den geltenden europäischen Richtlinien.
• NFPA79 application:Speziell zugelassen für den Einsatz in Industriemaschinen, die der strengen US-amerikanischen Sicherheitsnorm NFPA79 unterliegen.
