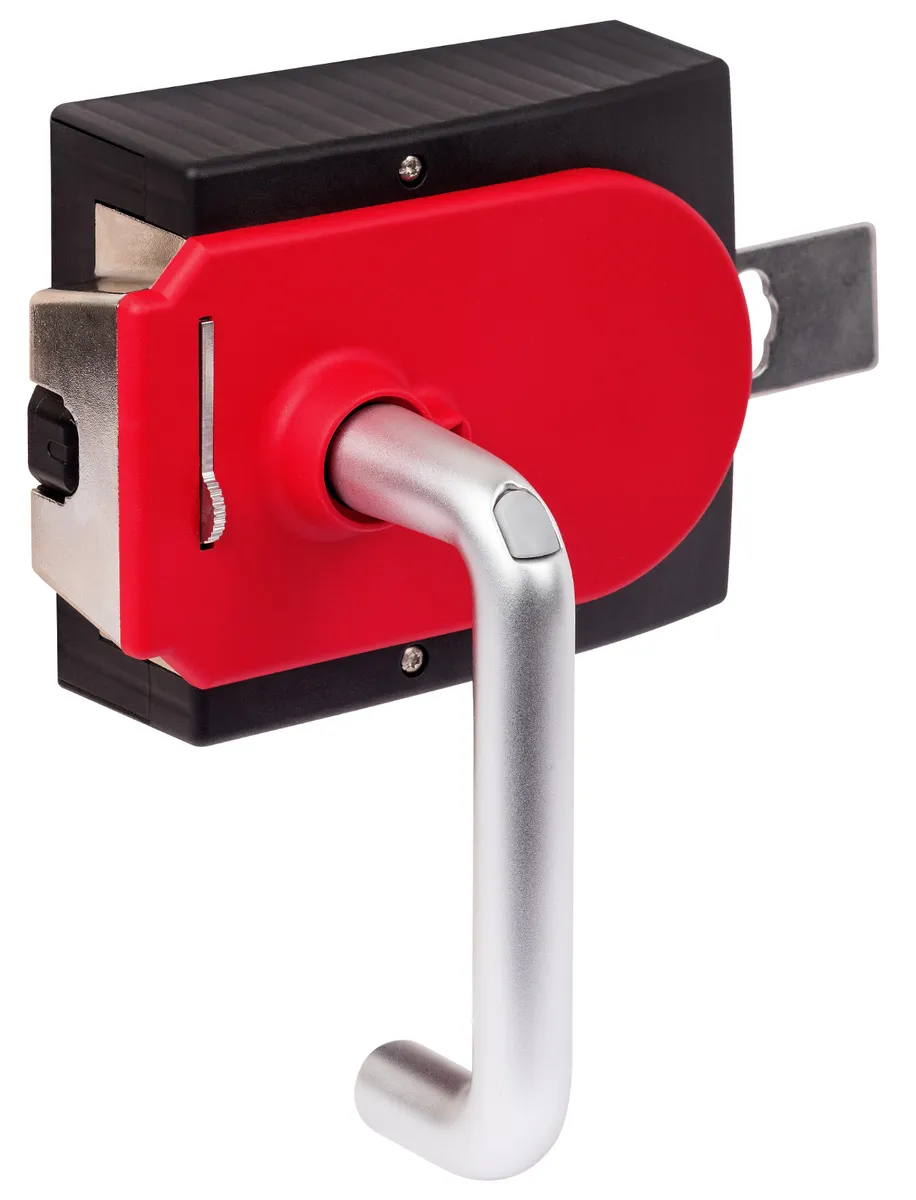

Euchner Schutztür-Griffmodul MGB-H-AA1A3-R-111157

Das Euchner MGB-H-AA1A3-R-111157 ist ein robustes Griffmodul (Türgriff) aus dem modularen Sicherheitssystem Euchner MGB (Multifunctional Gate Box). Es dient als mechanische Türbetätigung mit integriertem, intelligentem Riegelbolzen zur Absicherung von Schutztüren und Zäunen an Maschinen und Anlagen.

Wichtiger Hinweis: Dies ist das reine Griffmodul für den beweglichen Teil der Schutztür. Für ein voll funktionsfähiges System wird zwingend ein passendes Evaluierungsmodul (z. B. MGB-L1... oder MGB-L2...) benötigt, das fest am Türrahmen montiert wird.

1. Entschlüsselung des Bestellcodes

• MGB: Multifunctional Gate Box (Modulares System für Schutztürabsicherung).
• H: Handle module (Griffmodul für den beweglichen Teil der Tür).
• AA1A3: Hardwarestandard der mechanischen Zuhaltungskomponenten und Sperrelemente.
• R: Right-hand (Ausführung für DIN-Rechte Türen – Türband/Scharnier befindet sich von außen gesehen rechts).
• 111157: Eindeutige Bestellnummer (Order No.) von Euchner für dieses spezifische Bauteil.

2. Hauptmerkmale und Sicherheitsmechanismen

Das Griffmodul kombiniert mechanische Stabilität mit berührungsloser RFID-Sicherheitstechnik zum Schutz von Bedien- und Wartungspersonal:

• Intelligenter Riegelbolzen (Bolt tongue) mit RFID: Der massive Metall-Riegelbolzen enthält einen integrierten RFID-Transponder. Beim Schließen der Tür fährt dieser in das Evaluierungsmodul ein. Der integrierte Code wird berührungslos ausgelesen, was eine Manipulation oder das Umgehen der Schutzeinrichtung absolut unmöglich macht.
• Integrierte Aussperrvorrichtung (Lockout mechanism):
  • Automatisch ausfahrende Sperre: Beim Betätigen des Türgriffs fährt ein mechanischer Riegel aus.
  • Klappbarer Sperreinsatz: Für Wartungsarbeiten innerhalb der Gefahrenzone kann der Sperreinsatz manuell ausgeklappt werden.
• Schloss-Sperre (Padlocks): Der ausgeklappte Sperreinsatz bietet Platz für bis zu 3 Vorhängeschlösser gleichzeitig. Befindet sich ein Techniker im Inneren der Anlage und sichert den Griff mit seinem Schloss, kann die Tür von außen nicht geschlossen und die Maschine nicht unbeabsichtigt gestartet werden.
• Robuster Türgriff: Der massive Metallgriff ist für härteste Industrieumgebungen ausgelegt. Er lässt sich bei der Montage in 90°-Schritten drehen, um ihn optimal an die jeweilige Profilgeometrie der Schutztür anzupassen.

3. Technische Daten und Werkstoffe

MerkmalSpezifikation / WertGehäusematerialKunststoff verstärkt, Zink-Druckguss (vernickelt), EdelstahlGewichtca. 1,00 kgUmgebungstemperatur-20 °C bis +55 °CSchutzartIP65 (staubdicht und schutz gegen Strahlwasser)TüranschlagDIN rechtsErkennungsartBerührungsloser RFID-Transponder

4. Installations- und Systemhinweis

Da es sich um das passive Griffmodul handelt, enthält diese Komponente keine Elektronik für den direkten Anschluss an die Sicherheitssteuerung (Sicherheits-SPS) und keine Kabelabgänge.
