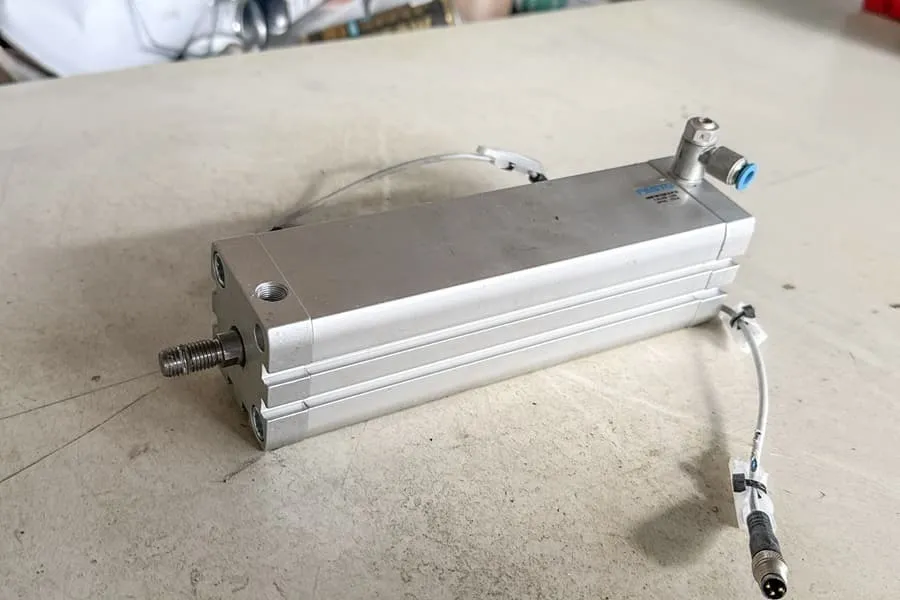

Kompaktzylinder Festo ADN-40-160-A-P-A (Teilenummer: 536288)

Der Festo ADN-40-160-A-P-A ist ein doppeltwirkender pneumatischer Kompaktzylinder nach der internationalen Norm ISO 21287. Diese Baureihe zeichnet sich durch eine extreme Platzersparnis von bis zu 50 % im Vergleich zu Standard-Profilzylindern (wie ISO 15552) aus.

1. Entschlüsselung des Typenschlüssels

• 536288: Festo Teilenummer (Baukastensystem für die Grundkonfiguration).
• ADN: Kompaktzylinder, doppeltwirkend (Normbasierte Baureihe nach ISO 21287).
• 40: Kolbendurchmesser (40 mm).
• 160: Hublänge (160 mm).
• A: Kolbenstangenende mit Außengewinde (M10x1,25).
• P: Dämpfung über elastische Dämpfungsringe/-platten auf beiden Seiten zur Reduzierung der Aufprallenergie.
• A: Positionserkennung für Näherungsschalter (integrierter Dauermagnet im Kolben).
• j308: Herstellcode (Festo-interner Code für Fertigungszeitraum und Produktionswerk).
• pmax 10 bar: Maximaler zulässiger Betriebsdruck.

2. Konstruktion und Werkstoffe

• Zylinderrohr: Aluminium-Knetlegierung, eloxiert (mit integrierten Sensornuten).
• Kolbenstange: Hochlegierter Stahl (korrosions- und verschleißfest).
• Lager- und Abschlussdeckel: Aluminium-Druckguss.
• Dichtungen: TPE-U(PU) und NBR (für minimale Reibung und hohe Lebensdauer).

3. Technische Daten

MerkmalSpezifikationFunktionsweiseDoppeltwirkend (Druckluft steuert Aus- und Einfahren)Betriebsdruck0,6 bar bis 10 barBetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]Umgebungstemperatur-20 °C bis +80 °CPneumatischer AnschlussInnengewinde G1/8"Theoretische Kraft bei 6 bar, Vorlauf754 N (Ausfahren)Theoretische Kraft bei 6 bar, Rücklauf633 N (Einfahren, abzüglich Kolbenstangenfläche)Korrosionsbeständigkeitsklasse (KBK)2 (mäßige Korrosionsbeanspruchung, z. B. Innenräume)

4. Hauptmerkmale und Vorteile

• Kompakte Bauweise: Perfekt geeignet für den Einsatz bei extrem beengten Platzverhältnissen im Sondermaschinenbau.
• Integrierte Sensornuten: Das Zylinderprofil besitzt an drei Seiten Nuten für bündig einbaubare Näherungsschalter (z. B. Festo SMT-8M). Die Sensoren stehen nicht über das Gehäuse hervor.
• Wartungsfreiheit: Der Zylinder ist lebensdauergeschmiert und erfordert im normalen Betrieb keine geölte Druckluft.
• Flexibles Montagesystem: Befestigung direkt über Durchgangslöcher im Gehäuse, über Gewinde in den Deckeln oder mittels Standard-Zubehör (Fußbefestigungen, Flansche, Schwenkflansche).
