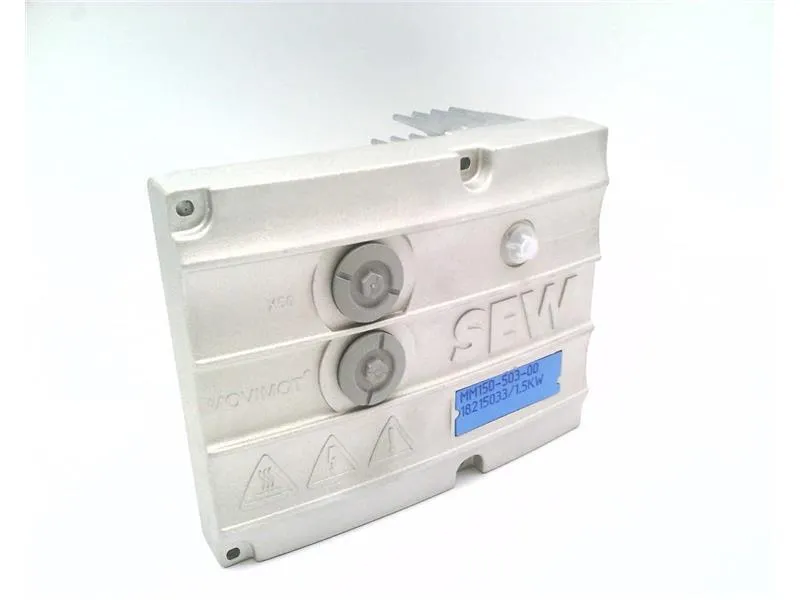

SEW Eurodrive MOVIMOT MM15D

Der MOVIMOT MM15D (vollständige Typenbezeichnung meist MM15D-503-00) ist ein kompakter, dezentraler Frequenzumrichter mit einer Nennleistung von 1,5 kW. Er kombiniert Frequenzumrichter und Asynchronmotor zu einem robusten Antriebssystem. Der Umrichter wird entweder direkt auf den Motor-Klemmenkasten montiert oder motorgetrennt in dessen Nähe installiert, was Platz im Schaltschrank spart und den Verkabelungsaufwand minimiert.

Technische Daten im Überblick

ParameterSpezifikationHerstellerSEW-EURODRIVETypenbezeichnungMM15D-503-00Sachnummer (Teilenummer)18215033Nennleistung (Motor)1,5 kW (2,0 HP)Anschlussspannung3 × AC 380 V bis 500 V (± 10%)Netzfrequenz50 / 60 HzNenneingangsstrom3,5 A ACNennausgangsstrom4,0 A ACSchutzartIP65 (staubdicht und strahlwassergeschützt)Umgebungstemperatur-25 °C bis +40 °C (ohne Leistungsreduzierung)

️ Konstruktive und mechanische Merkmale

• Dezentrale Integration: Die Umrichterelektronik ist in einem robusten Aluminiumgehäuse untergebracht, das das Standard-Klemmenkastenvorhängeschloss des Motors ersetzt.
• Passive Kühlung: Großzügige Kühlrippen auf der Oberseite sorgen für eine optimale Wärmeabfuhr ohne verschleißanfällige externe Lüfter.
• Steckbare Anschlüsse: Das Gehäuseunterteil (Anschlussbox) enthält alle Klemmen für die Netzeinspeisung, Steuerleitungen sowie die interne Verbindung zum Motor und zur Bremse.

Regelungsfunktionen & "Easy"-Inbetriebnahme

Die D-Serie ermöglicht eine schnelle Inbetriebnahme direkt am Gerät über mechanische Bedienelemente unter einer Schutzverschraubung:

1. DIP-Schalter (S1 und S2): Zur Konfiguration der Basiseinstellungen ohne PC:
   • Auswahl des Motortyps (vierpolig / zweipolig, 50Hz / 60Hz).
   • Aktivierung/Deaktivierung der Netzphasenüberwachung.
   • Einstellung der Geräteadresse bei Busbetrieb.
   • Auswahl des Bremswiderstands und Bremsenverhalten.
2. Potentiometer f1: Ermöglicht die manuelle Vorgabe der Soll-Drehzahl (Soll-Frequenz) direkt am Umrichter.
3. Potentiometer t1: Dient zur Einstellung der Beschleunigungs- und Verzögerungsrampe (Integrationsrampe von 0,1 s bis ca. 10 s).

️ Schutz- und Diagnosefunktionen

• Thermischer Motorschutz: Der Umrichter berechnet ein thermisches Abbild des Motors. Er schützt den Motor auch ohne angeschlossene Temperaturfühler (TF/TH) vor Überlastung.
• Bremsenmanagement: Integrierte Ansteuerung für die mechanische Motorbremse (z. B. SEW-Bremse BMG). Der Umrichter koordiniert das exakte Timing für das Lüften und Einfallen der Bremse.
• LED-Statusanzeige: Eine dreifarbige LED (Grün, Gelb, Rot) auf der Geräteoberseite signalisiert Betriebszustände und codierte Fehlermeldungen (z. B. Überstrom, Überspannung, Überlastung).

Schnittstellen und Kommunikation

Der MM15D kann auf drei Arten angesteuert werden:

• Binäre Steuerung (24 V): Start/Stopp und Richtungswahl über digitale Signale (Rechts/Halt, Links/Halt) sowie Umschaltung zwischen zwei voreingestellten Drehzahlen (f₁ / f₂).
• Feldbus-Kommunikation: Über optionale SEW-Feldverteiler oder Busmodule (z. B. MF.. oder MQ..) kann der Antrieb in Netzwerke wie Profinet, Profibus, EtherCAT, AS-Interface oder DeviceNet eingebunden werden.

• Diagnoseschnittstelle: Ein integrierter Servicestecker ermöglicht den Anschluss des Keypads DBG oder die Verbindung mit der PC-Software MOVITOOLS MotionStudio.

Montagebaugruppe und Kabelbelegung

Die vorliegende Baugruppe zeigt den Frequenzumrichter MOVIMOT MM15D in der Konfiguration für die dezentrale, motorgetrennte Montage. Der Umrichter ist komplett mechanisch vormontiert und mit einer betriebsfertigen Industrieverkabelung ausgestattet.

️ 1. Mechanische Befestigung: Die Feldmontageplatte

Der Umrichter ist fest auf einer robusten, verzinkten Stahl-Montageplatte verschraubt.

• Funktion der Platte: Sie dient als mechanischer Montageadapter
