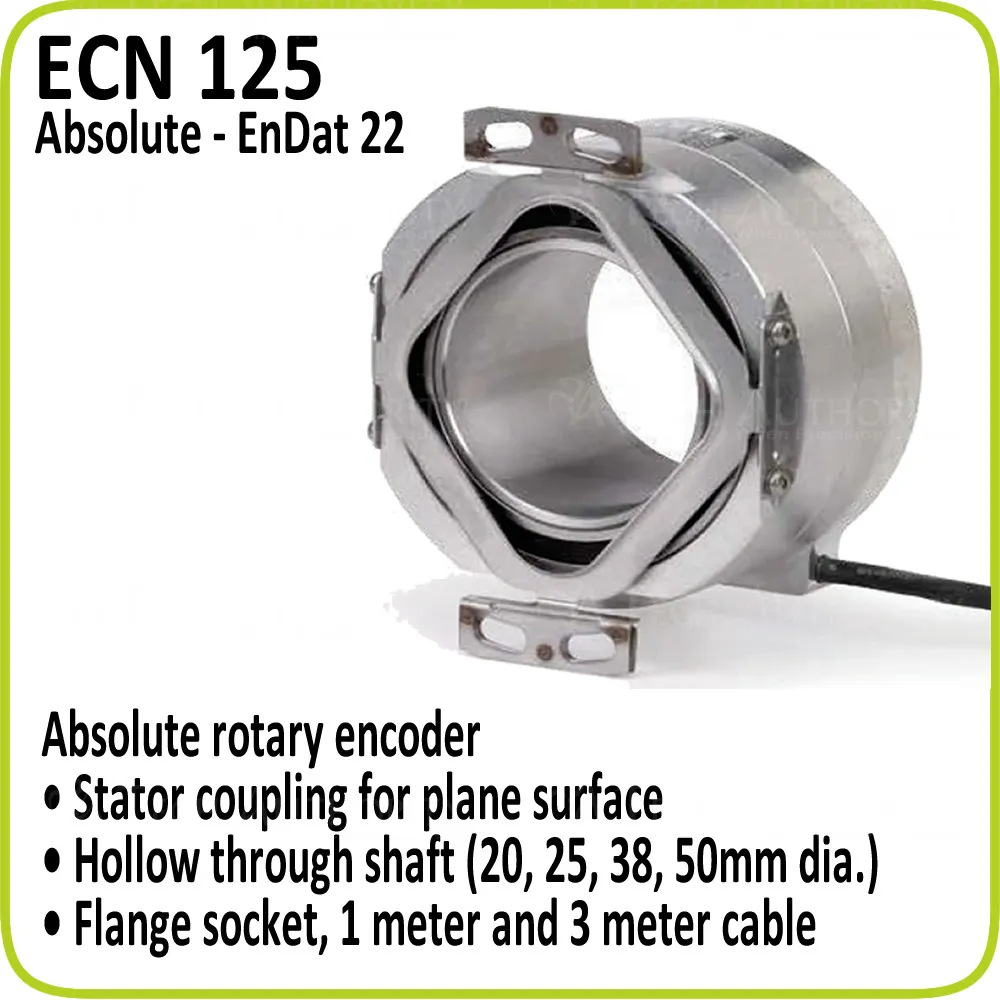

Heidenhain Drehgeber ECN 125

Hauptempfehlung: Der ECN 125 ist ein absoluter Singleturn-Drehgeber mit Eigenlagerung, der sich durch eine durchgehende Hohlwelle (Ø 20-50 mm), EnDat 2.2-Schnittstelle und 25-Bit-Auflösung auszeichnet. Mit seiner Systemgenauigkeit von ±20″ und robusten Bauweise ist er ideal für Servomotoren, Werkzeugmaschinen und industrielle Automatisierungsanwendungen geeignet.

Hauptempfehlung: Der ECN 125 ist ein absoluter Singleturn-Drehgeber mit Eigenlagerung, der sich durch eine durchgehende Hohlwelle (Ø 20-50 mm), EnDat 2.2-Schnittstelle und 25-Bit-Auflösung auszeichnet. Mit seiner Systemgenauigkeit von ±20″ und robusten Bauweise ist er ideal für Servomotoren, Werkzeugmaschinen und industrielle Automatisierungsanwendungen geeignet.

1. Grundlegende Eigenschaften

Messprinzip und Auflösung

• Absoluter Singleturn-Drehgeber mit optischer Abtastung

• Positionen pro Umdrehung: 33.554.432 (25 Bit)

• Strichzahl: 2048

• Datenschnittstelle: EnDat 2.2

• Ausgabecode: Dual (reiner Binärcode)

• Systemgenauigkeit: ±20″

2. Mechanische Spezifikationen

Wellenausführung

• Durchgehende Hohlwelle mit Exzenterklemmung

• Wellendurchmesser: 20 mm, 25 mm, 38 mm, 50 mm

• Gehäusedurchmesser: ≈ 87 mm

• Gewicht: 0,6 kg bis 0,9 kg (abhängig von der Hohlwellenversion)




Mechanische Belastbarkeit

• Mechanisch zulässige Drehzahl:

  • D > 30 mm: ≤ 4000 min⁻¹

  • D ≤ 30 mm: ≤ 6000 min⁻¹




• Anlaufdrehmoment bei 20 °C:

  • D > 30 mm: ≤ 0,2 Nm

  • D ≤ 30 mm: ≤ 0,15 Nm

• Zulässige Axialbewegung: ±1,5 mm

• Winkelbeschleunigung: bis zu 5 × 10⁴ rad/s² (je nach Wellendurchmesser)




3. Elektrische Eigenschaften

Versorgung und Schnittstelle
