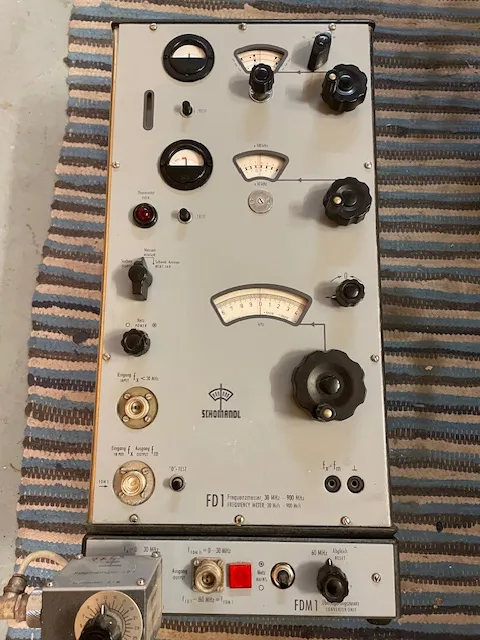

Verkaufe Messgerät, Frequenzmesser, Schomandl FD1+FDM1+ZD1, Röhren, sehr guter Zustand, BJ ca. 1965, feinste Rohrentecnik um nur 390€

Information: (Internet)

Firma: Schomandl - Deutschland

Der Service-Frequenzmesser Typ FD 1 und der Überlagerungszusatz Typ FDM 1 bilden zusammen eine Meßeinrichtung, die die Messung und Erzeugung hochgenauer Frequenzen im Gebiet von 1 kHz bis 920 MHz ermöglicht. Der Grundbereich des Service-Frequenzmessers FD 1 ist 30 ... 92 MHz. Zur Messung und Erzeugung darüber liegender Frequenzen stehen Harmonische zur Verfügung. Für das Gebiet unter 30 MHz ist der Überlagerungszusatz FDM 1 vorgesehen. Die Messeinrichtung eignet sich für den Service von Sprechfunkanlagen, insbesondere zur Eichung und Nachstellung von deren Quarzoszillatoren. Die Messgenauigkeit ist besser als 1/1000000.

Das Ansteckmodul ZD1 dient als Dämpfungsregler

Material

Blechgehäuse (Aluminium), mobiler Einsatz möglich, Tischgerät

Abmessungen: (BTH) 250 · 270 · 550 mm

Masse: ca. 23 kg

Messbereich:

Variationsbereich der Grundfrequenz: 0 ... 92 MHz

Frequenzbereich als Generator (Oberwellen): 0 ... 920 MHz

Meßbereich als Frequenzmesser: 1 kHz ... 920 MHz

Meßgenauigkeit mit Feinskala

Maximal möglicher Ablesefehler und Langzeitkonstanz der Feinskala: ± 50 Hz

Wiedereinstellsicherheit der Feinskala: ± 20 Hz

Netzanschluss:

110 / 125 / 150 / 220 / 240 Volt, 40 ... 60 Hz; ca. 110 VA

Bestückung:

FD 1:

150 C 2, 14 x EF80, E80CC, 2 x ECH81, EAA91, EM85

FDM 1:

2 x EF80, ECC8, 90C1

weitere technische Daten sowie ausführliche Betriebsanleitung,  Bedienung, Messanleitungen, Schaltbilder sind als PDF vorhanden ( 73 Seiten auf Stick GRATIS, Ausdruck möglich ) !!

Das Gerät ist seit längerem in meinem Besitz, Sammlerstück, wurde nicht eingeschaltet und benutzt!

Abholung jederzeit nach Vereinbarung! ( EFH nähe Messe SBG )

Danke für Ihr Interesse

Bitte um Beachtung der weiteren Anzeigen, zB. Funkmessplatz, Röhrenverstärker
