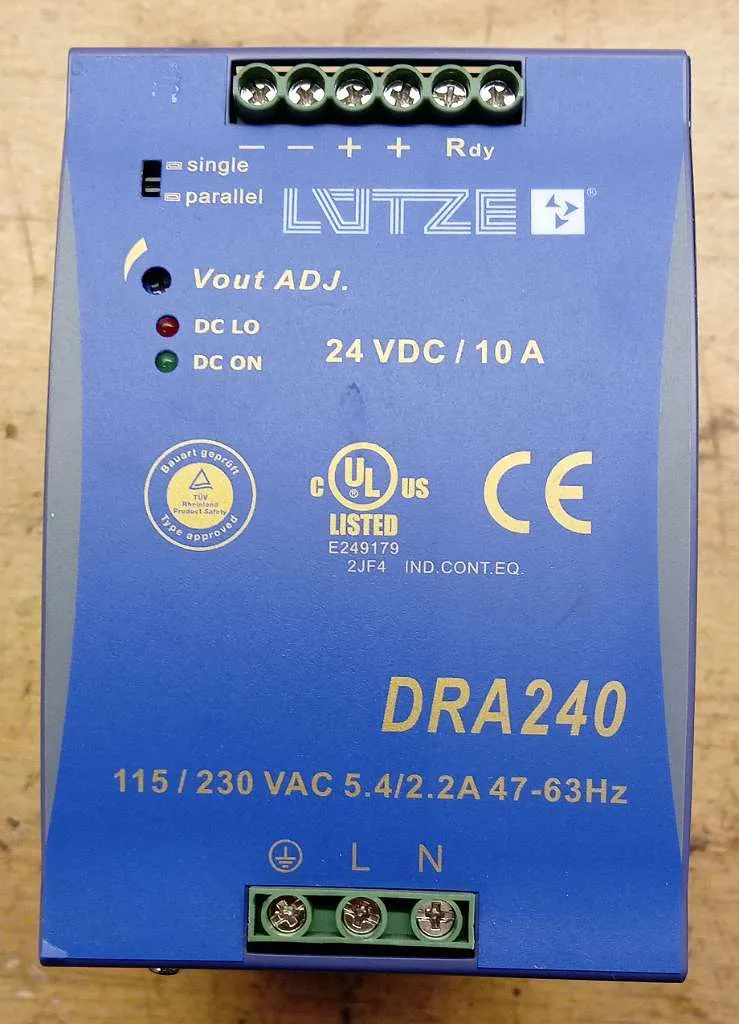

Getaktete 24 V Netzteile von Lütze

Technische Daten:

Eingangsseite
Anzahl Phasen 1
Nennspannung UN
AC 115/230 V
Arbeitsspannungsbereich
AC 90–132 V / AC 180–264 V / DC 210–375 V
Frequenzbereich
47 Hz – 63 Hz
Nennstrom IN
4,0 A @ AC 115 V / 1,55 A @ AC 230 V
Einschaltstrom
30 A @ AC 115 V / 60 A @ AC 230 V
Interne Sicherung
T6, 3 A/AC 250 V
Externe Sicherung
Automat: B 10 A, C 6 A
Power factor correction P.F.C.
0,7
Ausgangsseite
Ausgangsspannung/-strom
DC 24 V/10 A
Nennspannung UN
DC 24 V
Nennstrom IN
10 A
Verlustleistung
35 W @ AC 230 V
Einstellbereich Uout min./Uout max.
22,5–28,5 V
Genauigkeit
±1 %
Lastregelung
Single ±1 %, Parallel ±5 %
Spannungsregelung
±0,5 %
Einschaltzeit
1 s
Temperaturkoeffizient
±0,03 % / °C
Ripple and Noise
100 mV
Netzausfallüberbrückung
25 ms @ 115 V / 30 ms @ 230 V
Parallel-/Redundanzbetrieb
max. 3 Geräte mit je 90 % Laststrom, Umschaltung mit Schalter S/P
Wirkungsgrad
89 %
Überspannungsbegrenzung
120–145 %
Überlastsicherung
105–145 %
Kurzschlussverhalten
Strombegrenzung
Statusanzeigen
Statusanzeige DC ON grüne LED
17,6–19,4 V
Statusanzeige DC LOW rote LED
17,6–19,4 V
Überwachung
DC ON Überwachung (Rdy)
Schließerkontakt
Schaltspannung
DC 60 V
Schaltstrom
max. 300 mA
Isolationsspannung
DC 500 V
Allgemeine Daten
Schaltfrequenz
ca. 40 kHz
Isolationsspannung Eingang/Ausgang
DC 4,2 kV
Isolationsspannung Eingang/GND
DC 2,1 kV
Isolationsspannung Ausgang/GND
DC 700 V
Isolationswiderstand bei DC 500 V
100 MΩ
Derating
Leistung: -2,5 %/°C ab +61 °C
Kühlung
Luftselbstkühlung, 25 mm Abstand allseits
Gehäusematerial
Metall
Montage
* aufrastbar auf Hutschiene TS35
* (EN 60715)
Einsatzhöhe
5000 m (EN 62368-1)
Einbaulage
vertikal
MTBF
481000 h
Schutzart
IP20
Schutzklasse
I
Gewicht/Stück
1,38 kg
Anschlussart
* Schraubanschluss
* 0,20 mm² – 4,0 mm²
* AWG 24 – AWG 10
Maße (B×H×T)
83,5 mm × 124,5 mm × 116,6 mm
VE (Stück)
1
Allgemeine Umgebungsbedingungen
Arbeitstemperaturbereich
-40 °C … +71 °C (Derating)
Lagertemperaturbereich
-40 °C … +85 °C
Überspannungskategorie
II
Verschmutzungsgrad
2
Relative Luftfeuchte
20 – 90 % RH, nicht kondensierend
Zulassungen/Normen
Zertifizierungen
* UL 508 Listed (E249179)
* UL 60950-1, (Class 1, Division 2, Groups A, B, C and D) (E350538)
* CE
* UKCA
Normen
* IEC/EN 62368-1
* EN 61558-1
* EN 61558-2-16
* EN 61000-6-3
* EN 55032 Class B
* EN 61000-3-2 Class D
* EN 61000-3-3
* EN 61000-6-2
* EN 55024
* EN 61000-4-2 Level 4
* EN 61000-4-3 Level 3
* EN 61000-4-4 Level 4
* EN 61000-4-5 L-N Level 3
* L/N-FG Level 4
* EN 61000-4-6 Level 3
* EN 61000-4-8 Level 4
* EN 61000-4-11 ENV 50204 Level 2
* EN 61204-3

Mehrere Stück vorhanden
Jedes einzelne Gerät wird vor Versand getestet.
