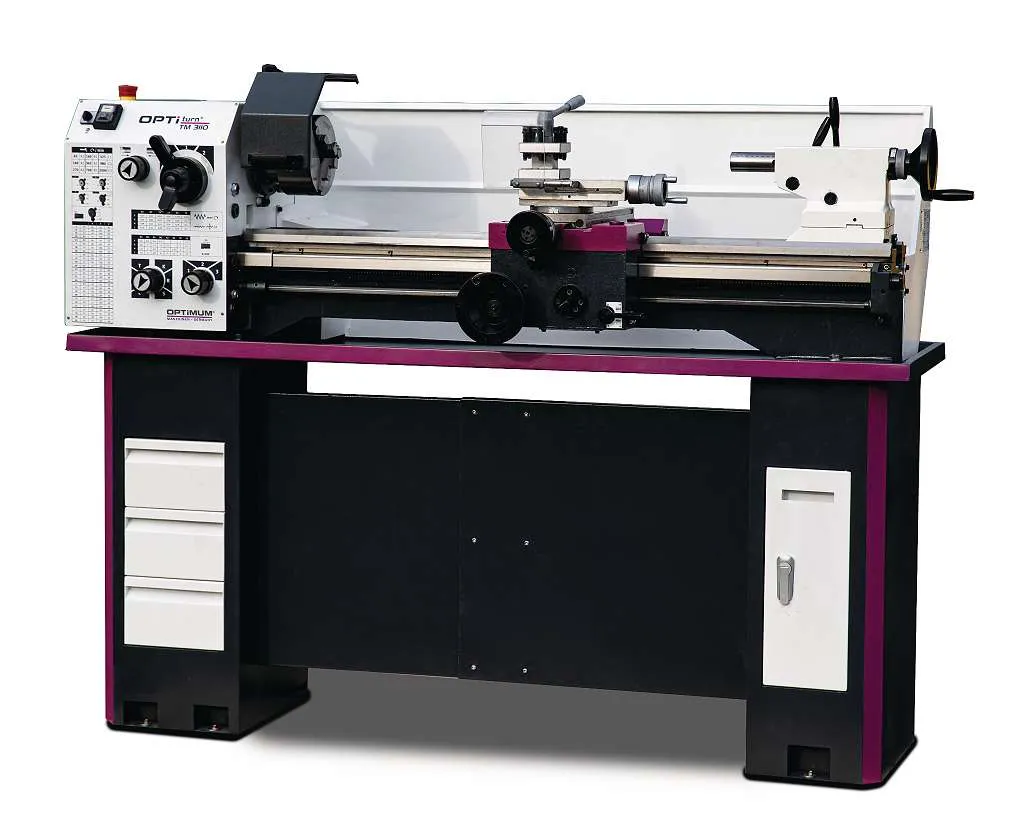

Leit- und Zugspindeldrehmaschine

1. Gehärtete und geschliffene Z-Achse Führungsbahn
2. Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
3. Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
4. Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
5. Not-Halt-Schlagschalter
6. Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
7. Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
8. Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
9. Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
10. Vierfach-Stahlhalter
11. Alle Führungen durch Keilleisten nachstellbar
12. Gehärtete Spindelnase
13. Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
14. Leit- und Zugspindel in zwei Sinterlagern gelagert
15. Automatische Längs- / Planvorschübe
16. Reitstock zum Kegeldrehen ± 5 mm verstellbar
17. Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
18. Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel

Technische Daten

Abmessungen und Gewichte

Länge (Produkt) ca.

1749mm

Breite/Tiefe (Produkt) ca.

740mm

Höhe (Produkt) ca.

566mm

Gewicht (Netto) ca.

360kg

Arbeitsbereiche

Spitzenhöhe

155mm

Spitzenweite

1000mm

Umlaufdurchmesser über Maschinenbett

323mm

Umlaufdurchmesser über Planschlitten

216mm

Bettbreite

190mm

Drehzahlbereich

Anzahl der Drehzahlbereiche

9Stufen

Drehzahlbereich

65 – 2000min¯¹

Elektrische Daten

Leistung Antriebsmotor

1,1kW

Anschlussspannung

400V

Netzfrequenz

50Hz

Spindel

Spindelaufnahme

Camlock DIN ISO 702-2 Nr. 4

Spindelbohrung

38mm

Stahlhalter Aufnahmehöhe max.

16mm

Spindelkonus

MK 5

Reitstock

Reitstockaufnahme

MK 3

Reitstock Pinolenhub

100mm

Reitstock Pinolendurchmesser

38mm

Steigungen

Steigung Metrisch

0,4 – 10mm/U

Anzahl der Steigungen Metrisch

29

Steigung Zoll

56 – 4Gg/1″

Verfahrweg

Verfahrweg Oberschlitten

90mm

Verfahrweg Planschlitten

168mm

Verfahrweg Bettschlitten

850mm

Vorschub

Vorschubbereich längs

0,02 – 0,4mm/U

Anzahl der Vorschübe längs

24

Vorschubbereich plan

0,01 – 0,2mm/U

Anzahl der Vorschübe plan

32

Lieferumfang

1. Dreibacken-Drehfutter Ø 160 mm, Nr. 4
2. Reduzierhülse MK 5 / MK 3
3. Zwei nicht mitlaufende Zentrierspitzen MK 3
4. Vierfach-Stahlhalter 25 mm
5. Wechselzahnräder-Satz
6. Maschinenerstbefüllung mit Qualitätsöl
7. Bedienwerkzeug

inkl. DRO5-Set m. Drehzahlsensor+3 Leseköpfe+Magnetband 1100 und Werksmontage 3 Achsen

Beschreibung

1. Digitale 3-Achsen-Positions-Anzeige für Fräsmaschinen (X – Y – Z) und für Drehmaschinen (X, Z, Z0)
2. Zur Messung von Positionen
3. Drehzahlanzeige
4. Drei inkrementale Eingänge
5. Vierzeiliges LCD-Display
6. Bedienerfreundliche Menüführung
7. Stabiles Alugehäuse
8. Frontseitige Programmierung
9. Abmessungen Länge 98 mm x Breite 65 mm x Höhe 134 mm
10. Netzgerät

Lieferumfang

1. Drehzahlsensor Kabellänge 5 Meter
2. 3 Stück Magnetsensoren ohne Magnetband
3. Netzgerät Kabellänge 6 Meter
4. Magnetplatte

EAN: 403063504+ 4030635028373
