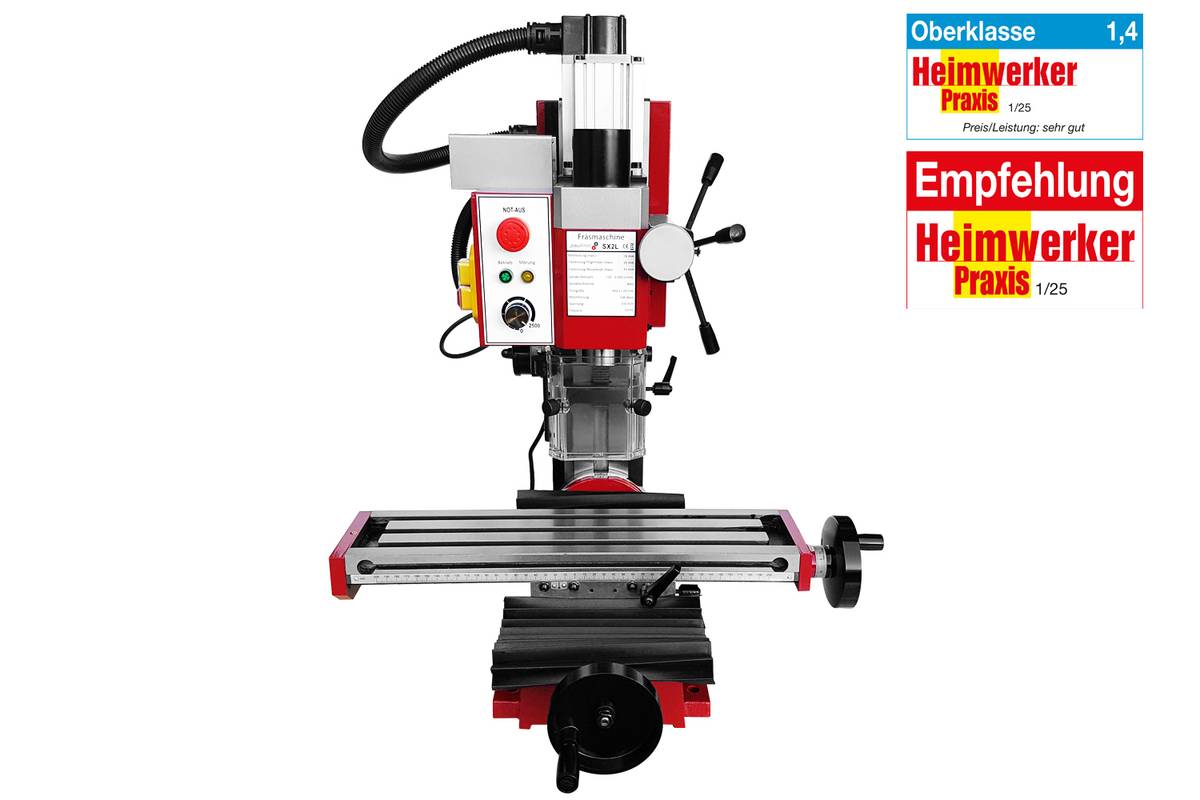

Bei der SIEG SX2L handelt es sich um eine kompakte, robuste 230-Volt Bohr-/Fräsmaschine mit variabler Drehzahlregulierung. Sie wird über einen kräftigen, bürstenlosen Gleichstrommotor mit einer Abgabeleistung von 500 Watt angetrieben. Die Kraftübertragung erfolgt auch in hohen Drehzahlen geräuscharm über einen Zahnriemen. Die dynamische Steuerung sorgt für ein hohes Drehmoment auch im niedrigen Drehzahlbereich. Der gesamte Drehzahlbereich von 100 bis 2.500 U/min wird über eine Riemenstellung abgedeckt, ein Umlegen des Antriebsriemens ist nicht notwendig. Bei Bohrarbeiten erfolgt der Pinolenhub über den Vorschubhebel, für die genaue Zustellung in der Z-Achse beim Fräsen verfügt die Maschine über einen aktivierbaren Feinvorschub. Durch die ± 45° neigbare Z- Säule lassen sich sowohl Fräsungen als auch Bohrungen in dem über eine Winkelskala eingestellten Bearbeitungswinkel ausführen. Über den verstellbaren Tiefenanschlag an der Z-Säule können Fräs- und Bohrarbeiten wiederholgenau vorgenommen werden. Alle Führungen lassen sich mittels Druckleisten spielfrei einstellen. Auf der Vorderseite der Bedieneinheit befinden sich der Not-Halt-Taster, die Betriebs- und Störungsleuchte und der Drehzahlregler. Der Ein-Aus-Schalter ist seitlich angeordnet. Durch einen Vorschubmotor und / oder eine digitale Drehzahlanzeige als optionales Zubehör lässt sich die SX2L sinnvoll nachrüsten.

Technische Daten

• Bohrleistung max. [mm]: 16
• Gewindeschneid-Leistung max. [mm]: 12
• Fräsleistung Fingerfräser (max.) [mm]: 20
• Fräsleistung Messerkopf (max.) [mm]: 35
• Spindelaufnahme: MK3 / M12
• Pinolenhub [mm]: Fräskopf: 170
• Ausladung [mm]: 170
• Neigungsbereich Z-Säule [°]: +/- 45
• Stufen Spindelgeschwindigkeit: variabel
• Spindeldrehzahl [U/min.]: 100 - 2.500
• Tischgröße [mm]: 485 x 120
• Tisch drehbar [°]: nein
• max. Distanz zwischen Spindel und Arbeitstisch [mm]: 275
• Verfahrweg X-Achse [mm]: 300
• Verfahrweg Y-Achse [mm]: 130
• Verfahrweg Z-Achse [mm]: 180
• Anzahl der T-Nuten: 3
• Größe der T-Nuten [mm]: 12 (M10)
• T-Nuten-Abstand [mm]: 34
• Motorleistung (P1) [W]: 650
• Motorleistung (P2) [W]: 500
• Spannung [V]: 230
• Frequenz [Hz]: 50
• Maße Maschinen-Sockel [mm]: 155 x 380
• Lochabstand zur Befestigung des Maschinen-Sockels [mm]: 180 / 300
• Abmessungen Maschine (LxBxH) [mm]: 520 x 600 x 725
• Abmessungen Verpackung (LxBxH) [mm]: 640 x 600 x 730
• Gewicht netto [kg]: 56
• Gewicht brutto [kg]: 72
• WEEE-Reg.-Nr.: DE 95902713

Lieferumfang

• 1 x Bohr-/Fräsmaschine SIEG SX2L
• 1 x Ausführliche Bedienungsanleitung in deutscher Sprache
• 1 x Kegeldorn MK3/B16
• 4 x Innensechskantschlüssel
• 3 x Gabelschlüssel
• 2 x T-Nuten-Stein M10
• 1 x Öltube
• 2 x Schlüssel für Werkzeugwechsel
• 1 x Anzugsschraube M12
