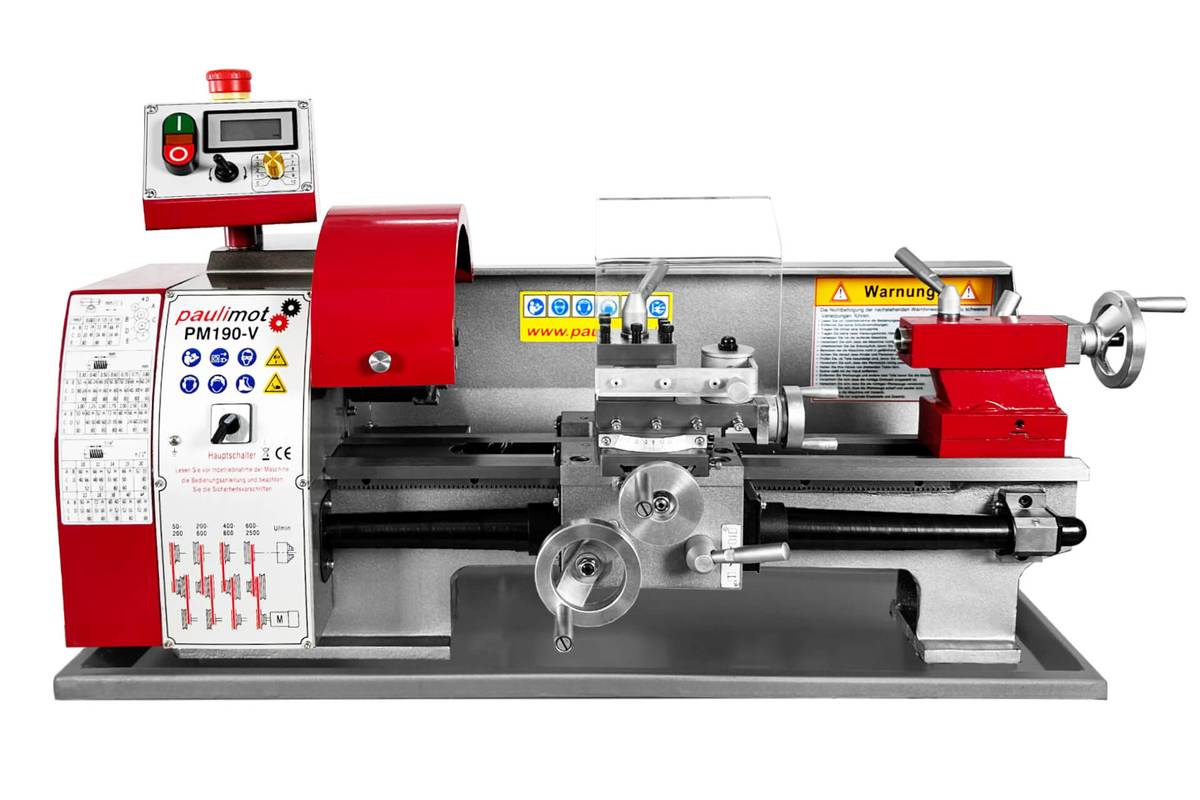

Bei der PM190-V handelt es sich um eine 230-Volt-Tischdrehbank mit variabler Drehzahlregulierung. Sie wird über einen kraftvollen 3-Phasen-Asynchron-Motor, hergestellt in Deutschland, mit einer Abgabeleistung von 550 Watt angetrieben. Durch den speziell auf den Motor abgestimmten Frequenzumrichter aus österreichischer Herstellung und dem vierstufigen Vorgelege verfügt die Hobby- Drehbank auch in den niedrigen Drehzahlbereichen über ausreichend Drehmoment. Die vier Drehzahlbereiche, welche sich durch Umlegen der Antriebsriemen einstellen lassen, decken Drehzahlen von 50 bis 2.500 U/min ab. Die Drehmaschine ist mit einem automatischen Längsvorschub ausgestattet. Für die Wahl der unterschiedlichen Vorschubgeschwindigkeiten beim Drehen bzw. für die Wahl der unterschiedlichen Steigungen beim Gewindeschneiden werden die jeweils benötigten Wechselradkombinationen laut einer Tabelle eingesetzt. Die PM190-V verfügt über drei Längsvorschübe, 14 metrische und zehn zöllige Gewindesteigungen. Sämtliche benötigten Wechselräder aus Metall sind im Lieferumfang enthalten. Bei der PM190- V handelt es sich um eine Leitspindel- Drehmaschine. Die Leitspindel ist gegen versehentliches Eingreifen vollständig abgedeckt, zusätzlich verhindert dieser Schutz das Festkleben herabfallender Metallspäne. Dies beugt unnötigem Verschleiß und eventuellen Beschädigungen der Schlossmutter vor. Die Führungen an Quer- und Oberschlitten lassen sich mittels Keil- und Druckleisten spielfrei einstellen. Die Hauptspindel läuft in Präzisionskegelrollenlagern, welche im Bedarfsfall nachgestellt werden können. Der Oberschlitten der Tischdrehbank ist um 360° drehbar. Auch der Reitstock kann zum Kegeldrehen verschoben werden. Der EIN-AUS-Schalter, der Schalter für Rechts-/Linkslauf, die Drehzahlanzeige, der Drehzahlregler sowie der Not- Halt- Taster befinden sich auf der Bedienbox oberhalb des Spindelkastens.

Technische Daten

• Spitzenweite [mm]: 400
• Spitzenhöhe [mm]: 90
• Bettweite [mm]: 100
• Umlauf-Ø über Maschinenbett [mm]: 180
• Umlauf-Ø über Querschlitten [mm]: 120
• Durchmesser Drehfutter [mm]: 100
• Spannbereich Innenbacken [mm]: 2 - 90
• Spannbereich Außenbacken [mm]: 30 - 80
• Rundlaufgenauigkeit Drehfutter [mm]: max. 0,040
• Spindelbohrung [mm]: 21
• Spindelkonus: MK3
• Spindelaufnahme: zylindrisch DIN 6350
• Stufen Spindelgeschwindigkeit: 4 - variabel
• Spindeldrehzahl [U/min.]: 50 - 200 / 200 - 600 / 400 - 800 / 600 - 2.500
• Anzahl Gewindesteigung (metrisch): 14
• Gewindesteigung [mm]: 0,3 - 3,0
• Anzahl Gewindesteigung (zoll): 10
• Gewindesteigung [Gg/"]: 10 - 44/1
• Anzahl der Längsvorschübe: 3
• Längsvorschub [mm]: 0,083 - 0,159
• Oberschlitten drehbar [°]: 360 / Skala bis 40
• Verfahrweg des Oberschlittens [mm]: 85
• Verfahrweg des Planschlittens [mm]: 75
• Verfahrweg des Bettschlittens [mm]: 320
• Steigung Leitspindel [mm]: 2
• Steigung Planschlitten-Spindel [mm]: 2
• Steigung Oberschlitten-Spindel [mm]: 1
• Skalenteilung am Oberschlitten-Handrad [mm] / [in]: 0,025
• Skalenteilung am Planschlitten-Handrad [mm] / [in]: 0,05
• Skalenteilung am Bettschlitten-Handrad [mm] / [in]: 0,25
• Skalenteilung am Reitstock-Handrad [mm] / [in]: 0,025
• Reitstockkonus: MK2
• Reitstock-Pinolenhub [mm]: 55 / Skala bis 50
• seitliche Verstellbarkeit des Reitstocks [mm]: ± 6
• Werkzeugaufnahme: 4-fach
• Vierfachstahlhalter Aufnahmehöhe [mm]: 15
• max. Drehstahlhöhe [mm]: 10
• Motorleistung P1 [W]: 750
• Motorleistung P2 [W]: 550
• Spannung [V]: 230
• Frequenz [Hz]: 50
• Abmessungen Maschine (L x B x H) [mm]: 820 x 490 x 490
• Abmessungen Verpackung (L x B x H) [mm]: 900 x 480 x 480
• Gewicht netto [kg]: 65
• Gewicht brutto [kg]: 82
• WEEE-Reg.-Nr.: DE 95902713

Lieferumfang

• 1 x Drehmaschine PM190-V
• 1 x Betriebsanleitung
• 1 x Wechselräder
• 1 x Drehfutter (3-Backen-Futter, 100 mm)
• 1 x Satz Außenbacken
• 1 x Futterschlüssel
• 1 x feste Körnerspitze MK2
• 1 x feste Körnerspitze MK3
• 1 x Ölkanne
• 2 x Schraubendreher
• 2 x Gabelschlüssel
• 1 x Hakenschlüssel
• 1 x Satz Innensechskantschlüssel
• 1 x Spritzschutzwand
• 1 x Spänewanne
