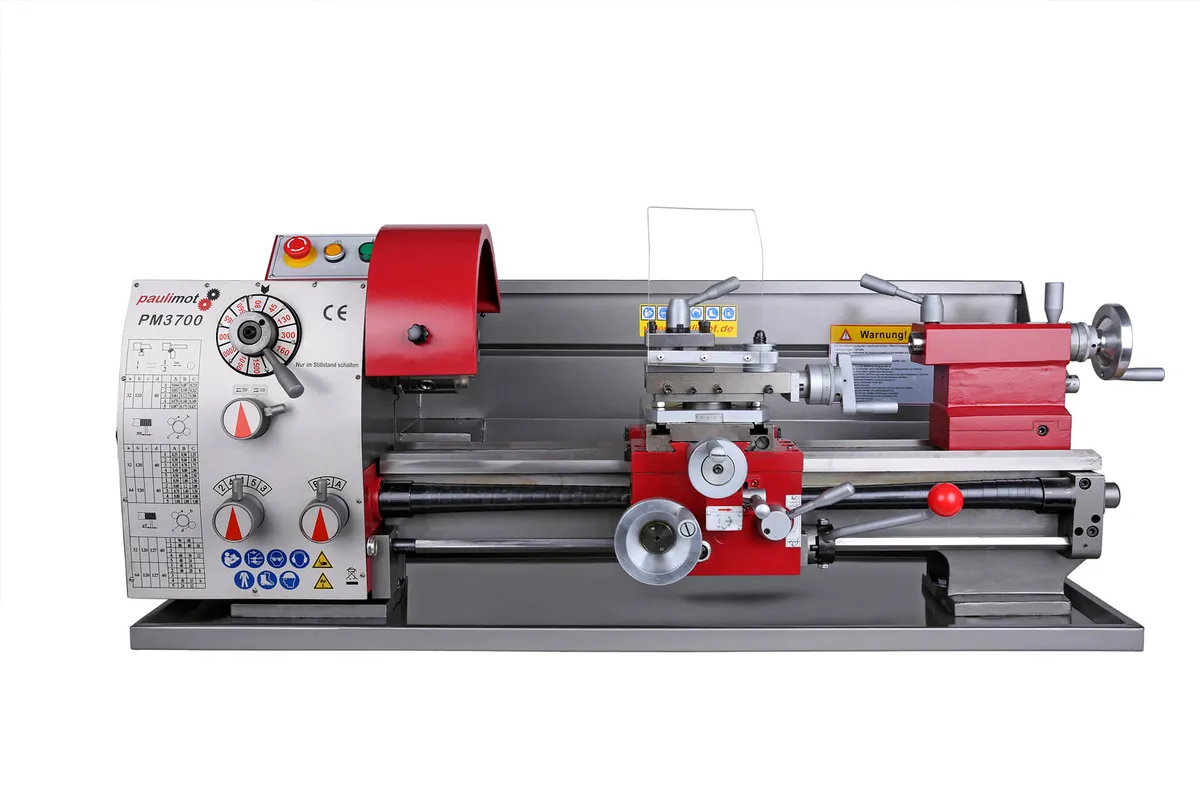

Die Hobby-Drehbank PM3700 bietet trotz ihrer kompakten Größe eine Vielzahl an Verwendungsmöglichkeiten. Das in einem Ölbad laufende Zahnradgetriebe erlaubt zwölf verschiedene Spindeldrehzahlen von 45 bis 2.000 U/min, die mit einem Hebel geschalten werden. Für die Wahl der unterschiedlichen Vorschubgeschwindigkeiten beim Drehen bzw. für die Wahl der unterschiedlichen Steigungen beim Gewindeschneiden verfügt die Metalldrehbank über ein zusätzliches Ölbad- Schaltgetriebe. Hierdurch fällt das Tauschen von Wechselrädern nahezu weg. Sie wählen einfach mit den beiden Schalthebeln den benötigten Vorschub bzw. die benötigte Steigung. Mit einem weiteren Schaltknopf kann die Drehrichtung der kombinierten Leit-/Zugspindel unabhängig von der Drehrichtung der Hauptspindel eingestellt werden. Hierdurch haben Sie z. B. die Möglichkeit, Linksgewinde herzustellen. Die PM3700 ist mit einem automatischen Längs- und Planvorschub ausgestattet. Der Profi-Schalthebel ermöglicht ein einfaches und schnelles Wählen der Drehrichtung, was die Bedienung der Drehbank deutlich komfortabler macht.

Technische Daten

• Spitzenweite [mm]: 610
• Spitzenhöhe [mm]: 140
• Bettweite [mm]: 150
• Umlauf-Ø über Maschinenbett [mm]: 270
• Umlauf-Ø über Querschlitten [mm]: 165
• Durchmesser Drehfutter [mm]: 125
• Spannbereich Innenbacken [mm]: 2,5 - 125
• Spannbereich Außenbacken [mm]: 38 - 110
• Rundlaufgenauigkeit Drehfutter [mm]: max. 0,040
• Spindelbohrung [mm]: 26
• Spindelkonus: MK4
• Spindelaufnahme: zylindrisch DIN 6350-1
• Stufen Spindelgeschwindigkeit: 12
• Spindeldrehzahl [U/min.]: 45 - 2.000
• Anzahl Gewindesteigung (metrisch): 21
• Gewindesteigung [mm]: 0,25 - 5,0
• Anzahl Gewindesteigung (zoll): 13
• Gewindesteigung [Gg/"]: 6 - 96/1
• Anzahl der Längsvorschübe: 15
• Längsvorschub [mm]: 0,044 - 0,437
• Anzahl der Planvorschübe: 15
• Planvorschub [mm]: 0,022 - 0,218
• Oberschlitten drehbar [°]: ± 360
• Verfahrweg des Oberschlittens [mm]: 68
• Verfahrweg des Planschlittens [mm]:130
• Verfahrweg des Bettschlittens [mm]: 470
• Steigung Leitspindel [mm]: 2,5
• Steigung Planschlitten-Spindel [mm]: 3
• Steigung Oberschlitten-Spindel [mm]: 2
• Skalenteilung am Oberschlitten-Handrad [mm] / [in]: 0,02
• Skalenteilung am Planschlitten-Handrad [mm] / [in]: 0,05
• Skalenteilung am Bettschlitten-Handrad [mm] / [in]: 0,25
• Skalenteilung am Reitstock-Handrad [mm] / [in]: 0,02
• Reitstockkonus: MK3
• Reitstock-Pinolenhub [mm]: 85
• seitliche Verstellbarkeit des Reitstocks [mm]: ± 5
• Werkzeugaufnahme: 4-fach
• Vierfachstahlhalter Aufnahmehöhe [mm]: 22
• max. Drehstahlhöhe [mm]: 14
• Motorleistung P1 [W]: 930
• Motorleistung P2 [W]: 750
• Spannung [V]: 400
• Frequenz [Hz]: 50
• Abmessungen Maschine (L x B x H) [mm]: 1.220 x 650 x 480
• Abmessungen Verpackung (L x B x H) [mm]: 1.350 x 650 x 780
• Gewicht netto [kg]: 200
• Gewicht brutto [kg]: 234
• WEEE-Reg.-Nr.: DE 95902713

Lieferumfang

• 1 x Drehmaschine PM3700
• 1 x Betriebsanleitung
• 1 x Drehfutter (3-Backen-Futter, 125 mm)
• 1 x Satz Außenbacken
• 1 x Futterschlüssel
• 1 x Ölkännchen
• 1 x Spritzschutzwand
• 1 x Spänewanne
• 1 x Wechselrad 64 Zähne
• 1 x Doppeltes Zahnrad 120/127 Zähne (im Auslieferungszustand bereits verbaut)
• 1 x Innenvierkantschlüssel
• 1 x feste Körnerspitze MK3
• 1 x feste Körnerspitze MK4
• 1 x Satz Gabelschlüssel
• 1 x Satz Schraubendreher
• 1 x Satz Innensechskantschlüssel
