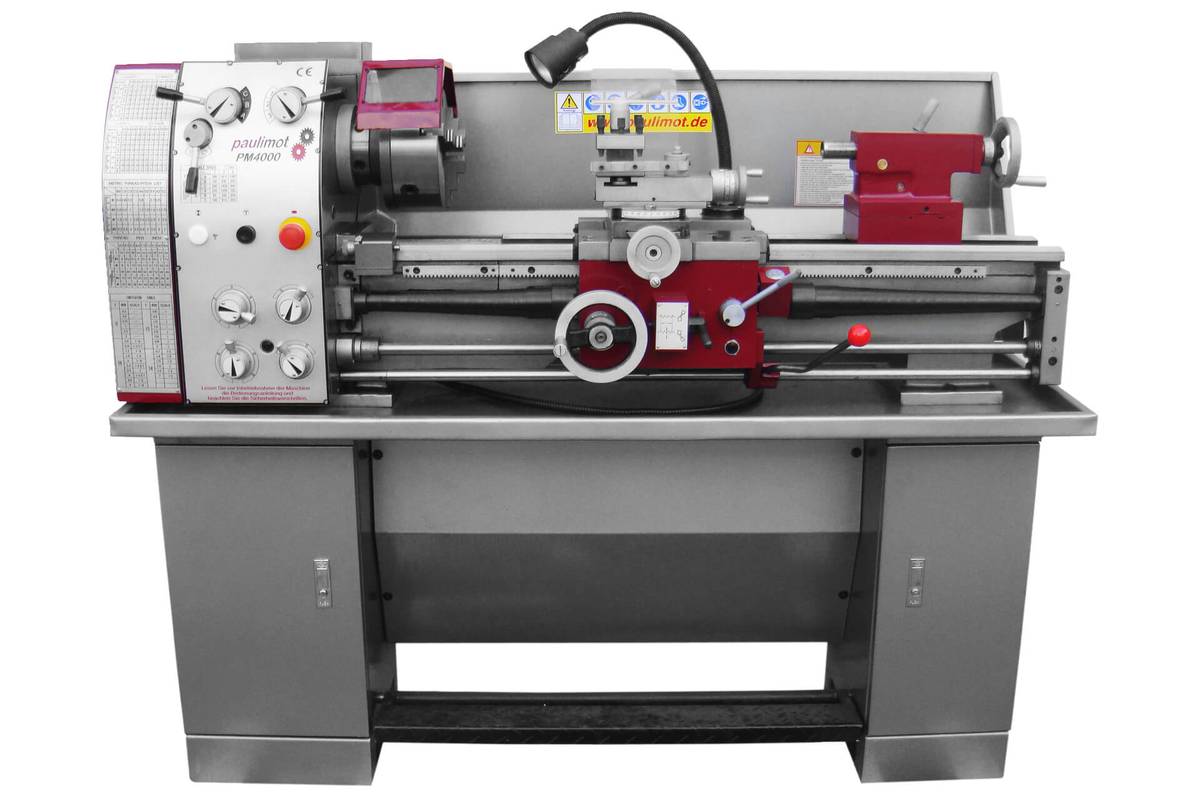

Die Drehmaschine PM4000 wird inklusive passendem Untergestell geliefert. Angetrieben wird die Metalldrehbank durch einen durchzugsstarken 400 Volt-Drehstrommotor mit einer Abgabeleistung von 1.500 Watt. Die Kraftübertragung erfolgt zuverlässig über eine zweistufige Doppel-Riemenscheibe, welche den Wechsel (durch Umlegen der Antriebsriemen) zwischen dem hohen und dem niedrigen Drehzahlbereich erlaubt. Das in einem Ölbad laufende Arbeitsspindelgetriebe verfügt über neun verschiedene Spindeldrehzahlen, welche über zwei Schalthebel ausgewählt werden können. Somit können insgesamt 18 Drehzahlen von 65 bis 1.810 U/min eingestellt werden. Über die mit einer Rutschkupplung versehene Zugspindel wird der automatische Längs- und Planvorschub ausgeführt. Beim Gewindeschneiden wird der Vorschub über die Leitspindel und die Schlossmutter realisiert.

Das Einschalten von Leit- oder Zugspindel und die Einstellung der unterschiedlichen Vorschubgeschwindigkeiten beim Drehen bzw. der gewünschten Steigung beim Gewindeschneiden erfolgen über vier Schalthebel am separaten Vorschubgetriebe. Durch Umlegen eines Schalthebels kann die Drehrichtung von Leit- oder Zugspindel unabhängig von der Drehrichtung des Drehfutters umgestellt werden. Somit können mit dieser Hobby- Drehbank unter anderem auch Linksgewinde hergestellt werden. Die Leitspindel ist gegen versehentliches Eingreifen vollständig abgedeckt, zusätzlich verhindert dieser Schutz das Festkleben herabfallender Metallspäne. Dies beugt unnötigem Verschleiß und eventuellen Beschädigungen der Schlossmutter vor. Das Prismenbett ist induktiv gehärtet und geschliffen. Zusätzlich verfügt das Maschinenbett über eine herausnehmbare Bettbrücke.

Hierdurch wird das Bearbeiten von Drehteilen mit einem Durchmesser von bis zu ca. 450 mm ermöglicht. Des Weiteren ist die PM4000 mit einer Fußbremse ausgestattet. Diese erlaubt ein punktgenaues Anhalten der Drehbank zum Beispiel beim Gewindeschneiden. Alle Führungen lassen sich mittels Keilleisten spielfrei einstellen. Die Hauptspindel läuft in Präzisionskegelrollenlagern, welche im Bedarfsfall nachgestellt werden können. Der Oberschlitten ist drehbar und somit zum Kegeldrehen geeignet. Auch der Reitstock kann zum Kegeldrehen querverschoben werden. Mittels eines Profi-Schalthebels schalten Sie die Drehmaschine ein und aus (Rechts- oder Linkslauf). Der Moment- Taster, die Betriebsleuchte sowie der Not-Halt-Taster befinden sich auf dem Bedienfeld am Spindelkasten. Als weitere Besonderheiten sind eine Spitzenweite von 900 mm sowie die Spindelbohrung von 38 mm hervorzuheben.

Technische Daten

• Spitzenweite [mm]: 900
• Spitzenhöhe [mm]: 155
• Bettweite [mm]: 180
• Umlauf-Ø über Maschinenbett [mm]: 310
• Umlauf-Ø über Querschlitten [mm]: 190
• Umlauf-Ø ohne Bettbrücke [mm]: 460
• Länge der Bettbrücke [mm]: 225
• Durchmesser Drehfutter [mm]: 200
• Spannbereich Innenbacken [mm]: 4 - 200
• Spannbereich Außenbacken [mm]: 65 - 200
• Rundlaufgenauigkeit Drehfutter [mm]: max. 0,060
• Spindelbohrung [mm]: 38
• Spindelkonus: MK5
• Spindelaufnahme: Camlock - DIN 55029-4 (Kurzkegel 4)
• Stufen Spindelgeschwindigkeit: 18
• Spindeldrehzahl (niedriger Bereich) [U/min.]: 65 / 180 / 200 / 235 / 330 / 550 / 700 / 910 / 1.200
• Spindeldrehzahl (hoher Bereich) [U/min.]: 100 / 280 / 300 / 360 / 500 / 840 / 1.095 / 1.400 / 1.810
• Anzahl Gewindesteigung (metrisch): 32
• Gewindesteigung [mm]: 0,4 - 7,0
• Anzahl Gewindesteigung (zoll): 54
• Gewindesteigung [Gg/"]: 4 - 60/1
• Anzahl der Längsvorschübe: 40
• Längsvorschub [mm]: 0,053 - 1,291
• Anzahl der Planvorschübe: 40
• Planvorschub [mm]: 0,011 - 0,276
• Oberschlitten drehbar [°]: 360 / Skala bis 45
• Verfahrweg des Oberschlittens [mm]: 85
• Verfahrweg des Planschlittens [mm]: 170
• Verfahrweg des Bettschlittens [mm]: 600
• Steigung Leitspindel [mm]: 3
• Steigung Planschlitten-Spindel [mm]: 5
• Steigung Oberschlitten-Spindel [mm]: 2
• Skalenteilung am Oberschlitten-Handrad [mm] / [in]: 0,02 / 0,001
• Skalenteilung am Planschlitten-Handrad [mm] / [in]: 0,05 / 0,0025
• Skalenteilung am Bettschlitten-Handrad [mm] / [in]: 0,5 / 0,02
• Skalenteilung am Reitstock-Handrad [mm] / [in]: 0,04 / 0,002
• Reitstockkonus: MK3
• Reitstock-Pinolenhub [mm]: 110 / Skala bis 100
• seitliche Verstellbarkeit des Reitstocks [mm]: ± 10
• Werkzeugaufnahme: 4-fach
• Vierfachstahlhalter Aufnahmehöhe [mm]: 25
• max. Drehstahlhöhe [mm]: 14
• Motorleistung P1 [W]: 2.200
• Motorleistung P2 [W]: 1.500
• Spannung [V]: 400
• Frequenz [Hz]: 50
• Abmessungen Maschine (L x B x H) [mm]: 1.560 x 700 x 600
• Abmessungen Verpackung (L x B x H) [mm]: 1.660 x 760 x 750 (ohne Unterschrank)
• Abmessungen Unterschrank (L x B x H) [mm]: 1.560 x 490 x 700
• Gewicht netto [kg]: 370
• Gewicht brutto [kg]: 542 (mit Unterschrank) / 481 (ohne Unterschrank)
• WEEE-Reg.-Nr.: DE 95902713

Lieferumfang

• 1 x ausführliche Bedienungsanleitung in deutscher Sprache
• 1 x 3-Backen-Futter 200 mm mit Innen- und Außenbacken
• 1 x 4-Backen-Futter 200 mm mit einzeln verstellbaren Backen; mit Wechselbacken
• 1 x Planscheibe / Aufspannscheibe 250 mm
• 1 x feste Lünette
• 1 x mitlaufende Lünette
• 2 x Futterschlüssel
• 1 x Ölkanne
• 1 x Satz Wechselräder
• 1 x Reduzierhülse
• 2 x feste Körnerspitzen MK3
• 1 x Spritzschutzwand
• 1 x Spänewanne
• 1 x Halogenleuchte
• 1 x Gewindeuhr
• 1 x Unterschrank
• 1 x diverses Werkzeug (4-Kant-Schlüssel, Innensechskantschlüssel, Gabelschlüssel, Schraubendreher, usw.)
