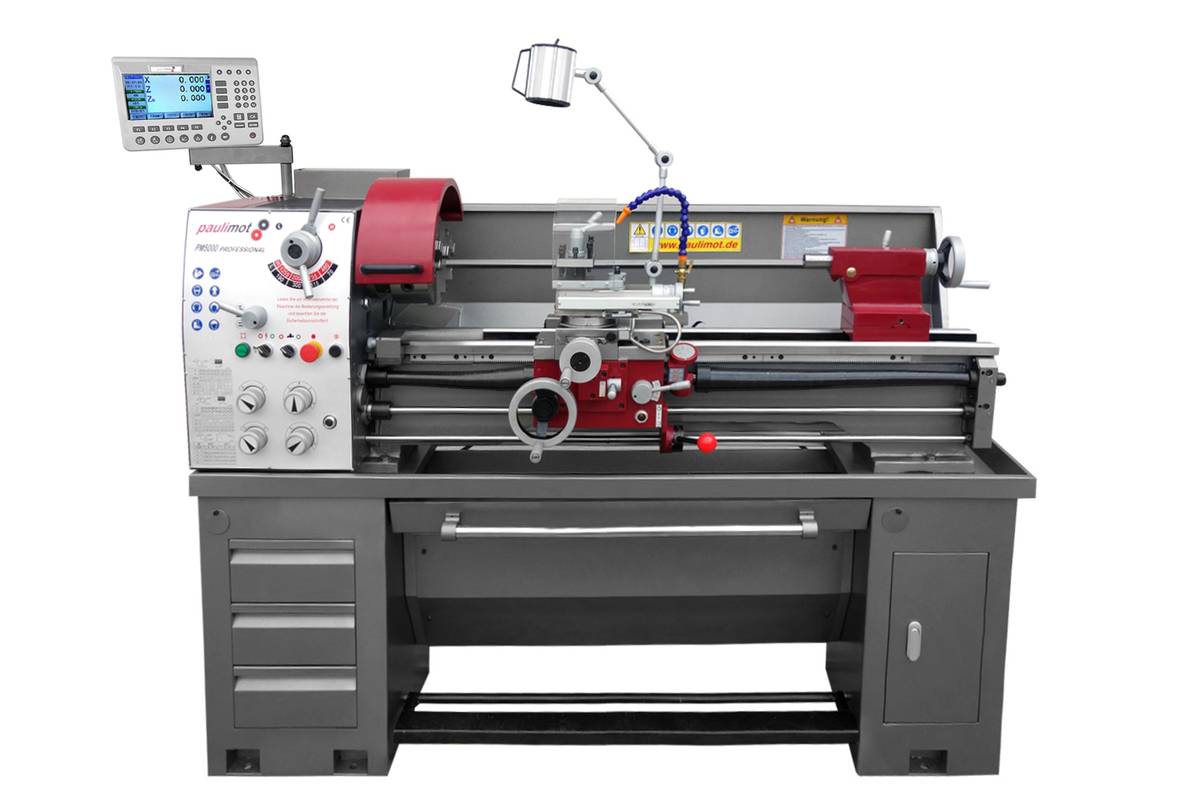

Die Drehmaschine PM5000 wird montiert auf ihrem Untergestell geliefert. Angetrieben wird die Metalldrehbank durch einen durchzugsstarken 400 Volt-Drehstrommotor mit einer Abgabeleistung von 1.500 Watt. Die Kraftübertragung erfolgt zuverlässig über eine Doppel-Riemenscheibe. Das in einem Ölbad laufende Arbeitsspindelgetriebe verfügt über acht verschiedene Spindeldrehzahlen von 70 bis 2.000 U/min, welche über zwei Schalthebel ausgewählt werden können. Über die mit einer Rutschkupplung versehene Zugspindel wird der automatische Längs- und Planvorschub ausgeführt. Beim Gewindeschneiden wird der Vorschub über die Leitspindel und die Schlossmutter realisiert. Das Einschalten von Leit- oder Zugspindel und die Einstellung der unterschiedlichen Vorschubgeschwindigkeiten beim Drehen bzw. der gewünschten Steigung beim Gewindeschneiden erfolgen über vier Schalthebel am separaten Vorschubgetriebe. Die PM5000 verfügt über je 32 Längs- und Planvorschübe, 26 metrische und 34 zöllige Gewindesteigungen. Durch Umlegen eines Schalthebels kann die Drehrichtung von Leit- oder Zugspindel unabhängig von der Drehrichtung des Drehfutters umgestellt werden. Somit können mit dieser Hobby-Drehbank unter anderem auch Linksgewinde hergestellt werden. Die Leitspindel ist gegen versehentliches Eingreifen vollständig abgedeckt, zusätzlich verhindert dieser Schutz das Festkleben herabfallender Metallspäne. Dies beugt unnötigem Verschleiß und eventuellen Beschädigungen der Schlossmutter vor. Das Prismenbett ist induktiv gehärtet und geschliffen. Zusätzlich verfügt das Maschinenbett über eine herausnehmbare Bettbrücke. Hierdurch wird das Bearbeiten von Drehteilen mit einem Durchmesser von bis zu ca. 500 mm ermöglicht. Des Weiteren ist die PM5000 mit einer Fußbremse ausgestattet. Diese erlaubt ein punktgenaues Anhalten der Drehmaschine zum Beispiel beim Gewindeschneiden. Alle Führungen lassen sich mittels Keilleisten spielfrei einstellen. Die Hauptspindel läuft in Präzisionskegelrollenlagern, welche im Bedarfsfall nachgestellt werden können. Der Oberschlitten ist drehbar und somit zum Kegeldrehen geeignet. Auch der Reitstock kann zum Kegeldrehen querverschoben werden. Mittels eines Profi- Schalthebels schalten Sie die Drehbank ein und aus (Rechts- oder Linkslauf). Der Moment-Taster, der Schalter für die Kühlmitteleinrichtung, die Betriebsleuchte sowie der Not-Halt- Taster befinden sich auf dem Bedienfeld am Spindelkasten. Als weitere Besonderheiten sind eine Spitzenweite von 1.000 mm sowie die Spindelbohrung von 51 mm hervorzuheben. Eine bereits montierte Kühlmitteleinrichtung bestehend aus Auffangbehälter, Kühlmittelmittelpumpe, Förderschlauch, Absperrhahn und Gelenkschlauch mit Düse sind im Lieferumfang enthalten. Durch ein einzelverstellbares 4-Backen-Futter mit 200 mm Durchmesser, eine Planscheibe sowie eine mitlaufende und eine feste Lünette wird das umfangreiche Sonderzubehör der PM5000 komplettiert.

4-Achsen-Glasmaßstab-Messsystem

Gesondert hervorzuheben ist das bereits montierte 4-Achsen-Glasmaßstab- Messsystem mit LCD-Bildschirm. Einige Funktionen des Messsystems sind beispielsweise:

• Taschenrechnerfunktion mit Speicher
• Umschaltung mm / inch
• Schräge Kontur / Fläche: Fräsen von Phasen oder Diagonalflächen
• Gerade (SHL): Für gleichmäßig geteilte Bohrungen auf einer Geraden
• Werkzeugkorrektur im Drehbankmodus
• Radien (R): Zum Fräsen eines Radius oder Kreisbogen
• Lochkreis (PCD): Für gleichmäßig geteilte Bohrungen auf einem Bogen
• Kegeldrehen im Drehbankmodus

Weitere Vorzüge dieser Leit- und Zugspindeldrehmaschine sind:

• automatischer Längs- und Planvorschub
• Rutschkupplung an der Zugspindel
• Keilleisten (keine Druckleisten) an Quer- und Oberschlitten
• herausnehmbare Bettbrücke
• Spindelbohrung Ø 51 mm
• Prismenbett mit zusätzlichen Rippen für höhere Stabilität
• querversetzbarer Reitstock
• Spindellagerung mit zwei nachstellbaren Präzisionslagern
• Reitstock mit Schnell-Klemm-Hebel
• drehbarer Oberschlitten
• Profi-Schalthebel für EIN-AUS bzw. Rechts-/Linkslauf
• Camlock-Aufnahme
• Fußbremse
• Gewindeuhr
• integrierte Kühlmitteleinrichtung
• Hauptschalter

Technische Daten

• Spitzenweite [mm]: 1.000
• Spitzenhöhe [mm]: 179
• Bettweite [mm]: 187
• Umlauf-Ø über Maschinenbett [mm]: 358
• Umlauf-Ø über Querschlitten [mm]: 226
• Umlauf-Ø ohne Bettbrücke [mm]: 502
• Länge der Bettbrücke [mm]: 225
• Durchmesser Drehfutter [mm]: 200
• Spannbereich Innenbacken [mm]: 4 - 200
• Spannbereich Außenbacken [mm]: 65 - 200
• Rundlaufgenauigkeit Drehfutter [mm]: max. 0,060
• Spindelbohrung [mm]: 51
• Spindelkonus: MK6
• Spindelaufnahme: Camlock - D1-5
• Stufen Spindelgeschwindigkeit: 8
• Spindeldrehzahl (niedriger Bereich) [U/min.]: 70 / 115 / 190 / 300
• Spindeldrehzahl (hoher Bereich) [U/min.]: 460 / 755 / 1.255 / 2.000
• Anzahl Gewindesteigung (metrisch): 26
• Gewindesteigung [mm]: 0,4 - 7,0
• Anzahl Gewindesteigung (zoll): 34
• Gewindesteigung [Gg/"]: 4 - 56/1
• Anzahl der Längsvorschübe: 32
• Längsvorschub [mm]: 0,052 - 1,392
• Anzahl der Planvorschübe: 32
• Planvorschub [mm]: 0,014 - 0,380
• Oberschlitten drehbar [°]: 360 / Skala bis 60
• Verfahrweg des Oberschlittens [mm]: 95
• Verfahrweg des Planschlittens [mm]: 170
• Verfahrweg des Bettschlittens [mm]: 770
• Steigung Leitspindel [mm]: 3
• Steigung Planschlitten-Spindel [mm]: 5
• Steigung Oberschlitten-Spindel [mm]: 2,5
• Skalenteilung am Oberschlitten-Handrad [mm] / [in]: 0,05
• Skalenteilung am Planschlitten-Handrad [mm] / [in]: 0,05
• Skalenteilung am Bettschlitten-Handrad [mm] / [in]: 0,15
• Skalenteilung am Reitstock-Handrad [mm] / [in]: 0,05
• Reitstockkonus: MK3
• Reitstock-Pinolenhub [mm]: 100
• seitliche Verstellbarkeit des Reitstocks [mm]: ± 10
• Werkzeugaufnahme: 4-fach
• Vierfachstahlhalter Aufnahmehöhe [mm]: 30
• max. Drehstahlhöhe [mm]: 22
• Motorleistung P1 [W]: 1.820
• Motorleistung P2 [W]: 1.500
• Spannung [V]: 400
• Frequenz [Hz]: 50
• Abmessungen Maschine (L x B x H) [mm]: 1.825 x 785 x 1.350
• Abmessungen Verpackung (L x B x H) [mm]: 1.930 x 760 x 1.600 (inkl. Unterschrank)
• Abmessungen Unterschrank (L x B x H) [mm]: 1.820 x 440 x 710
• Gewicht netto [kg]: 510 (Maschine) / 70 (Unterschrank)
• Gewicht brutto [kg]: 660 (inkl. Unterschrank)
• WEEE-Reg.-Nr.: DE 95902713

Lieferumfang

• 1 x ausführliche Bedienungsanleitung in deutscher Sprache
• 1 x 3-Backen-Futter 200 mm mit Innen- und Außenbacken
• 1 x 4-Backen-Futter 200 mm einzeln verstellbare Backen; mit Wechselbacken
• 1 x Planscheibe / Aufspannscheibe
• 1 x feste Lünette
• 1 x mitlaufende Lünette
• 1 x Ölkännchen
• 1 x Satz Gabelschlüssel
• 1 x Satz Innensechskantschlüssel
• 1 x Schlüssel für 4-fach-Stahlhalter
• 1 x Schlüssel für Drehfutter
• 1 x Reduzierhülse MK6 auf MK4
• 1 x feste Körnerspitze MK3
• 1 x feste Körnerspitze MK4
• 1 x Kreuzschraubendreher
• 1 x Schlitzschraubendreher
• 1 x Satz Wechselräder
• 1 x Spritzschutzwand
• 1 x Spänewanne
• 1 x Späneschublade
• 1 x Halogenleuchte
• 1 x Gewindeuhr
• 1 x Unterschrank
• 1 x Kühlmitteleinrichtung
• 3 x 4-Achsen-Glasmaßstab-Messsystem, bereits montiert
• 1 x Positionsanzeige mit LCD-Bildschirm inkl. Netzkabel
• 1 x Halterung für Positionsanzeige
• 1 x Bedienungsanleitung Messsystem
