Der Phoenix Contact SOL-SC-1ST-0-DC-4MPPT-1001SE (Artikelnummer 1029990) ist ein anschlussfertiger Generatoranschlusskasten (GAK) für Photovoltaikanlagen. Seine Hauptaufgabe ist der Schutz von Wechselrichtern vor Überspannungen und Blitzströmen auf der Gleichstromseite (DC).

ALLGEMEINE BESCHREIBUNG

Dieses Produkt ist eine kompakte Schaltgerätekombination im Kunststoffgehäuse. Es ist speziell für PV-Anlagen konzipiert, bei denen der Wechselrichter über bis zu vier unabhängige MPP-Tracker (Maximum Power Point) verfügt. Der Kasten wird komplett vorverdrahtet und montagefertig geliefert. Das spart Installationszeit auf der Baustelle und minimiert Verdrahtungsfehler. Der Anschluss der DC-Leitungen erfolgt werkzeuglos über das bewährte SUNCLIX-Stecksystem.

ANWENDUNGSBEREICH UND FUNKTION

Der Generatoranschlusskasten wird in der DC-Leitung zwischen den PV-Modulen und dem Wechselrichter installiert. Er sollte möglichst nah am Gebäudeeintritt oder direkt vor dem Wechselrichter platziert werden. Der integrierte Überspannungsschutz leitet hohe Spannungsspitzen – wie sie durch Blitzeinschläge in der Nähe oder Schalthandlungen im Netz entstehen – sicher gegen Erde ab. Dadurch werden die empfindliche Elektronik des Wechselrichters und die PV-Module vor Zerstörung geschützt.

TECHNISCHE MERKMALE UND AUFBAU

Gehäuse und Montage:

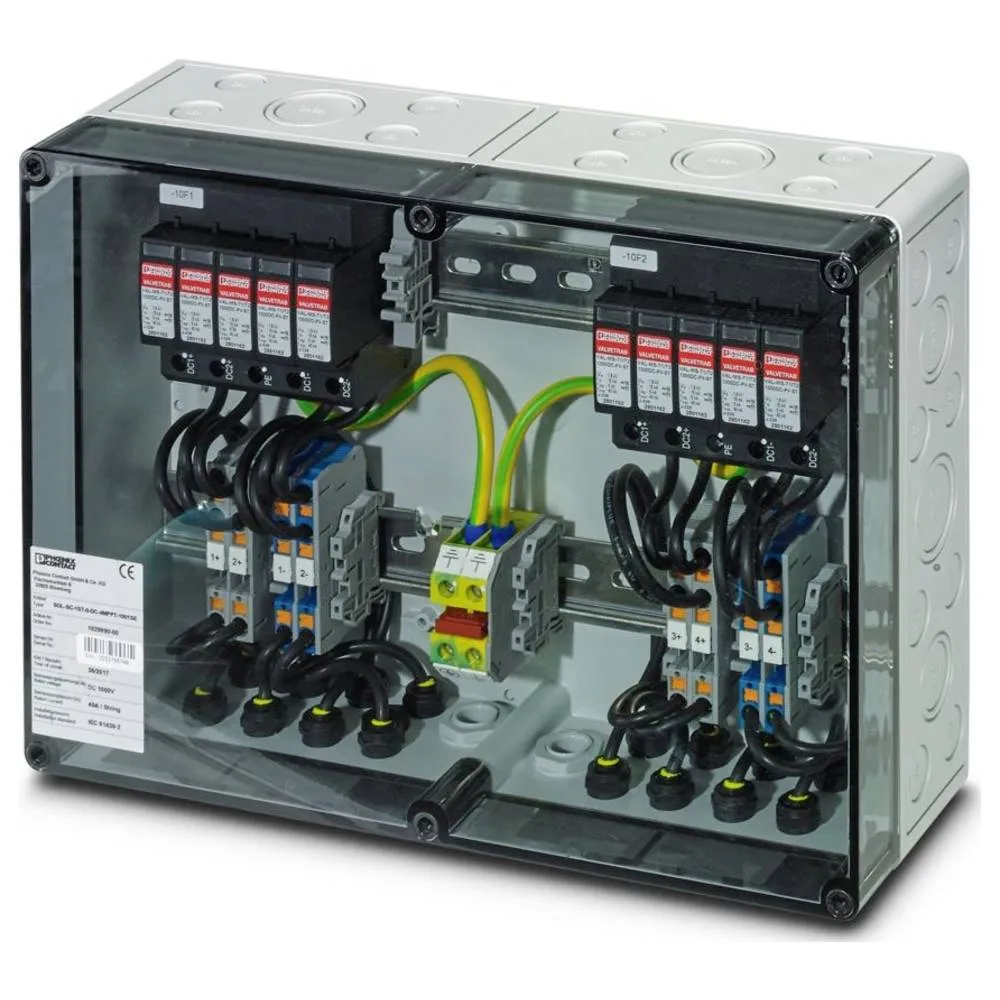

Das Gehäuse besteht aus robustem, hellgrauem Polycarbonat mit einem transparenten Deckel. Der transparente Deckel erlaubt eine schnelle Sichtprüfung der Schutzbausteine, ohne den Kasten öffnen zu müssen. Mit der Schutzart IP65 ist das Gehäuse staubdicht und gegen Strahlwasser geschützt. Es eignet sich für die Montage im Innenbereich sowie im geschützten Außenbereich. Für ungeschützte Außenbereiche ist ein zusätzlicher Wetterschutz gegen direkte Sonneneinstrahlung erforderlich. Die Schlagfestigkeit ist mit IK08 klassifiziert, was eine hohe mechanische Stabilität garantiert. Die Schutzklasse ist als Schutzisoliert (Klasse II) ausgeführt.

Elektrische Kapazitäten:

Das System ist für eine maximale PV-Systemspannung (Leerlaufspannung U_oc) von bis zu 1000 V DC ausgelegt. Es kann maximal 40 A Gesamtstrom pro String verarbeiten. Der Kasten ist für den Anschluss von vier separaten Strings ausgelegt, wobei jeder String auf einen eigenen, unabhängigen MPP-Tracker des Wechselrichters geführt wird (4x 1 String). Es sind keine internen String-Sicherungen oder Trennschalter verbaut.

Überspannungsschutz-Komponenten:

Das Herzstück des Kastens bilden kombinierte Ableiter vom Typ 1 und Typ 2 (T1/T2). Diese bieten einen umfassenden Schutz sowohl gegen direkte Blitzströme als auch gegen indirekte Überspannungen. Die Ableiter basieren auf einer Parallelschaltung von Varistoren und Gasableitern. Sie verfügen über eine thermische Abtrennvorrichtung, die den Schutzbaustein bei Überlastung sicher vom Netz trennt. Eine optische Defektanzeige (Farbumschlag im Sichtfenster des Ableiters) signalisiert sofort, wenn ein Schutzbaustein ausgetauscht werden muss. Die Schutzmodule sind steckbar, sodass sie im Servicefall ohne Werkzeug und ohne Demontage des Gehäuses gewechselt werden können.

Anschlüsse und Verkabelung:

Sowohl für die Eingänge (von den PV-Modulen) als auch für die Ausgänge (zum Wechselrichter) sind standardmäßig SUNCLIX-Steckverbinder vormontiert. Dies ermöglicht eine schnelle "Plug-and-Play"-Installation. Die Steckverbinder sind für Leiterquerschnitte von 2,5 mm² bis 6 mm² (starr oder flexibel mit Aderendhülse) ausgelegt. Für den Erdungsanschluss (Potentialausgleich) ist eine M20-Kabelverschraubung integriert. Der interne Erdungsanschluss erfolgt über eine Schraubklemme, die Kabelquerschnitte von 16 mm² bis 25 mm² aufnehmen kann.

WICHTIGE LEISTUNGSDATEN

• Maximale DC-Spannung: 1000 V DC
• Maximaler DC-Strom pro String: 40 A
• Anzahl der MPP-Tracker: 4
• Anzahl der Strings pro MPPT: 1
• Schutzpegel (U_p): kleiner oder gleich 3,5 kV
• Gesamtableitstoßstrom I_total (10/350 Mikrosekunden): 5 kA
• Gesamtableitstoßstrom I_total (8/20 Mikrosekunden): 40 kA
• Kurzschlussfestigkeit (I_scpv): 40 A
• Umgebungstemperatur im Betrieb: -30 Grad Celsius bis +55 Grad Celsius
• Zulässige Luftfeuchtigkeit: 5 Prozent bis 95 Prozent (nicht kondensierend)

ABMESSUNGEN UND GEWICHT

• Breite: 254 mm
• Höhe: 180 mm
• Tiefe: 165 mm
• Gewicht: ca. 2,37 kg

ZERTIFIKATE UND NORMEN

• Das Produkt ist nach der europäischen Norm EN 61439-2 (Niederspannungs-Schaltgerätekombinationen) geprüft und zertifiziert. Es trägt das CE-Kennzeichen und erfüllt alle gängigen Sicherheitsanforderungen für den Einsatz in photovoltaischen Stromversorgungssystemen.
