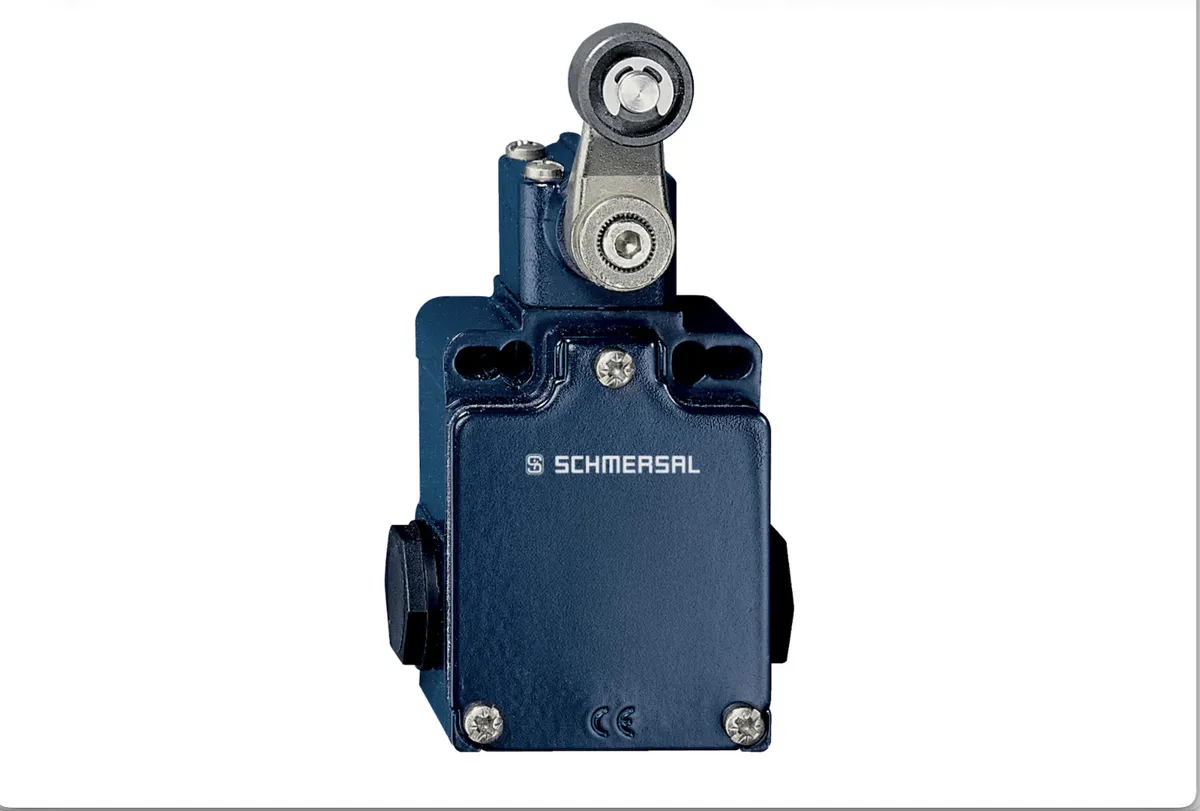

Positionsschalter Schmersal Z4VH 355-11z-M20 (Artikelnummer 101166307)

Dieser Schalter ist als Sicherheits-Positionsschalter nach der Norm EN IEC 60947-5-1 mit integrierter Sicherheitsfunktion konzipiert. Er dient zur Überwachung mechanischer Bewegungen, von Endlagen oder als Schutzelement an Maschinen und Anlagen.

️ Technische Spezifikation

ParameterWertHerstellerSchmersalSchaltgliedSprungschaltung (Snap action) mit konstantem KontaktdruckKontaktkonfiguration1 Schließer (NO) + 1 Öffner (NC)GehäusematerialRobustes Aluminium-Druckgussgehäuse, lackiertGehäusenormEN 50041 (standardisierte Montageabmessungen)SchutzartIP65 / IP67 nach IEC 60529 (hohe Staub- und Wasserdichtigkeit)Kabeleinführungen3x seitlich mit Gewinde M20 x 1,5Gewicht310 g

Elektrische Daten

• Gebrauchskategorie AC-15: 230 V AC / 4 A
• Gebrauchskategorie DC-13: 24 V DC / 4 A
• Thermischer Prüfstrom (Ithe): 10 A
• Kontaktmaterial: Silber (für zuverlässige Leitfähigkeit)
• Max. Schalthäufigkeit: 5.000 Betätigungen pro Stunde
• Umschaltzeit zwischen den Kontakten: max. 2 ms

Mechanische Eigenschaften und Abmessungen

• Gehäuseabmessungen: 66,7 mm (Breite) x 76 mm (Höhe) x 38 mm (Tiefe).
• Gesamthöhe inklusive Hebel: 129,5 mm.
• Betätigertyp: Rollenhebel (Drehhebel) mit Kunststoffrolle.
• Mindestbetätigungskraft: 17 N (Betätigungsmoment min. 0,3 Nm).
• Maximale Anfahrgeschwindigkeit: 2,5 m/s (bei einem Anfahrwinkel der Nocke von 30°).
• Mechanische Lebensdauer: Mindestens 30.000.000 Schaltspiele.

Konstruktive Vorteile und Funktionen

• Sprungschaltung (Z): Die Kontakte schalten blitzschnell und mit konstanter Anpresskraft exakt beim Erreichen des Schaltpunktes um. Dies eliminiert Kontaktspritzen (Lichtbögen) selbst bei sehr langsamer Annäherung des Maschinennockens.
• Drehbarer Betätigungskopf: Der komplette mechanische Kopf mit dem Rollenhebel kann demontiert und in 4 Positionen um jeweils 90° gedreht werden. Dies ermöglicht eine flexible Anpassung an die jeweilige Anfahrrichtung der Maschine.
• Umgebungsbeständigkeit: Das Metallgehäuse weist eine hohe Beständigkeit gegen Industrieöle, Benzin und gängige Lösungsmittel auf Petroleumschmiermittelbasis auf.
• Anschlussart: Interne Schraubklemmen erlauben den Anschluss von Leitungsquerschnitten von 0,75 mm² bis 2,5 mm². Drei M20-Öffnungen bieten maximale Flexibilität für die Richtung der Kabelzuführung.

️ Sicherheitstechnische Klassifizierung

• Der Schalter enthält 1 Sicherheitskontakt (NC) mit Zwangsöffnung.
• B10d-Wert (Öffnerkontakt): 20.000.000 Schaltspiele.
• Gebrauchsdauer (Mission time): Vom Hersteller garantierte Lebensdauer der Sicherheitsfunktion von 20 Jahren.
