Preis ist ein Symbolpreis einer M-Shear 310-6 und wird Kundenspezifisch Angeboten.

Lieferzeit auf Anfrage

Die E-volution in Blechbearbeitung

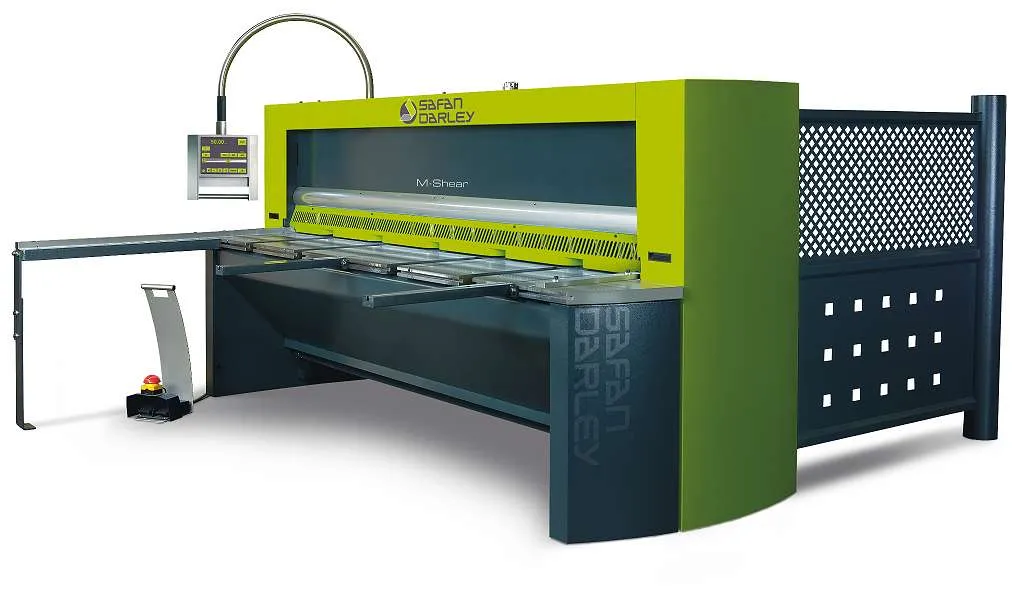

SafanDarley M-Shear.

• Touchscreen-Steuerung, Typ TS200 mit TFT-Farbbildschirm am Schwenkarm

• CNC-gesteuerter Hinteranschlag

• Automatische Schneidspalt- und Schneidwinkeleinstellung

• Automatisches Zurückziehen des Hinteranschlags bei schmaleren Streifenbreiten

• Einstellbarer Start- und Endpunkt des Messerbalkens auf der gesamten Länge

• Hinteranschlagträger, versehen mit spielfreien Kugelumlaufspindeln und spielfreien linearen Kugelumlauf-Geradführungen

• Wartungsfreie Messerbalkenführungen

• Feineinstellung für die Parallelität des Hinteranschlages

• Automatische Einstellung der Blechniederhalter

• Blechniederhalter mit Kunststoffkappen

• 4-seitig schneidende Messer, geeignet zum Schneiden von nichtrostendem Edelstahl (max. Zugfestigkeit 750 N/mm2)

• Schnittlinienbeleuchtung mit Schattendraht

• 2 Auflegearme, verstellbar auf der gesamten Tischbreite (die Länge beträgt ca. 1.200 mm ab der Schneidlinie)

• 2 Rechtwinkelführungen, links und rechts auf dem Tisch

• 2 Lineale im Tisch eingelassen

• T-Nuten und Handnuten, verteilt auf der Breite des Tisches

• 1 T-Nut an der Vorderseite des Tisches, über die gesamte Schneidlänge

• 2 federnde Anschlagnocken

• Schlüsselschalter

• Sicherheitseinrichtungen gemäß Europäischer Maschinenrichtlinie

• Fingerschutz

• Gefüllter Öltank

• Fundamentplatten

Zubehör für die Spitze der Anwenderfreundlichkeit

• Verlängerte Rechtwinkelführung (auch mit gehärteter Leiste möglich)

• Vorderanschlagnocke (auch mit Feineinstellung möglich)

• Verlängerte Auflegearme (auch verfahrbar möglich)

• Anschlagnocken für die Auflegarme

• Einstellbarer Winkelanschlag

• Kugelrollen im Tisch

• Kratzarme Tischbeschichtung

• Pneumatische Blech-Hochhalte-Einrichtung

• Blechhochhaltefinger

• Return-to-Sender-Funktion

• Schrottweiche (auch mit Sortierklappe möglich)

• Schrottkasten (auch mit wegklappbarem Boden möglich)

• Blechfördereinrichtung (auch mit Stapler möglich)

• Blechhandlingsysteme

• Verlängerter Hinteranschlagbereich

• Pneumatischer hochklappbarer Hinteranschlag

• Hochklappbarer Fingerschutz

• Lichtschrankensicherung anstelle des mechanischen Fingerschutzes

In der M-Shear sind alle Erfahrungen und technischen Kenntnisse von SafanDarley im Bereich des effizienten

Blechschneidens kombiniert.

Das Ergebnis ist ein äußerst funktioneller Entwurf, der die heutigen und die in der nahen

Zukunft zu erwartenden Anforderungen erfüllt.

Verschiedene Erweiterungsmöglichkeiten wie Material-Handling-Systeme sind im Entwurf bereits vorgesehen.

Daher steht das M von SafanDarleys M-Shear auch für multifunktionell.

Grundlage ist der fortschrittliche Hybrid-Antrieb des Messerbalkens.

Dieser besteht aus einem servo-elektronischen Motor und einer Hydraulikpumpe, einer Kombination, die ein auffallend geräuscharmes

und energiesparendes System ergibt.

Darüber hinaus hat die M-Shear noch eine Reihe von innovativen Pluspunkten, wie die programmierbare

Startposition des Messerbalkens, die automatische X-Achsen-Kompensation bei Verstellung

des Schneidspaltes, die automatische Korrektur der Hublänge des Messerbalkens bei Verstellung des Schneidwinkels

und die Touchscreen-Steuerung mit Datenverwaltung von Schneidprogrammen.

Die SafanDarley M-Shear ist bereits Standard mit 4-seitig schneidenden Messern, sowohl unten wie auch oben, ausgerüstet.

Damit schneiden Sie sehr wirtschaftlich, unter anderem weil sich der Messerverschleiß auf die

gesamte Messerlänge verteilen lässt. Dank der programmierbaren Startposition des Messerbalkens können

(kurze) Schneidaufgaben auch auf der rechten Seite der Schere ausgeführt werden.

Präzision und automatische Kompensation

Als Standard ist die SafanDarley M-Shear mit einer unabhängigen linken und rechten Schneidspalteinstellung

mit eingebautem Mess-Sensor versehen.

Die Genauigkeit beträgt +/- 0,01 mm. Durch die Rahmenkonstruktion ist der Schneidspalt selbstkompensierend,

so dass der Schneidspalt auch bei Belastung in der Mitte der Schere fast überall

konstant bleibt. Bei Veränderung des Schneidspaltes wird die Hinteranschlagposition automatisch korrigiert.

Die zu schneidende Größe kann direkt eingegeben werden, wonach die Position des Hinteranschlags

automatisch eingestellt wird. Die Hinteranschlagverstellung ist ausgeführt mit spielfreien Geradführungen und Kugelumlaufspindeln.

Die Einstellgenauigkeit beträgt 0,01 mm und die Wiederholgenauigkeit liegt bei +/- 0,03 mm.

Die Führungen des Messerbalkens haben durch Einsatz von selbstschmierender Grafitbronze eine wartungsfreie Ausführung.

Die TS 200 bietet drei Einstellstufen: einfacher Handbetrieb, erweiterter Handbetrieb und CNCProgrammierbetrieb.

1. Einfacher Handbetrieb

Auf Basis der Eingabe von Materialart, Materialdicke und Schneidmaß kann eine Schneidbearbeitung ausgeführt werden.

2. Erweiterter Handbetrieb

Alle verfügbaren Funktionen der Schere können hier eingegeben werden, wonach die Schneidbearbeitungen hintereinander ausgeführt werden können.

3. CNC-Programmierbetrieb

Zum Programmieren von Schneidprogrammen, die gespeichert und später wieder abgerufen werden können.

Die SafanDarley M-Shear ist als Option mit einer pneumatischen Blechhochhalte-Anlage lieferbar.

Vor allem bei großen Anschlagabmessungen vereinfacht dieses System die Arbeit um einiges. Die Anlage unterstützt

das zu schneidende Blech auf der Rückseite der Schere, sodass das Blech einfach gegen den Hinteranschlag

positioniert werden kann.

Außerdem kann der Hinteranschlag mit Hochhaltefingern (als Extra-Zubehör) versehen werden, die das Blech

während des gesamten Schneidhubs auf der linken Seite unterstützen. Dies vermeidet das so genannte “Eselsohr”

auf der rechten Seite. Die Hochhalte-Anlage lässt sich mit einer “Return-To-Sender”-Funktion erweitern.

Ein nützliches Extra-Zubehör ist die Schrott-Trenn- Funktion, erhältlich mit oder ohne Sortierklappe. Hiermit

lassen sich Schrottstreifen oder schmale Produktstreifen von den geschnittenen Blechen sortieren.

Mit der Return-to-Sender-Funktion holen Sie mehr Leistung aus Ihrer Schere und können so verantwortlicher und

ökonomisch schneiden. Die Return-To-Sender-Funktion hat folgende Vorteile:

1. Zurückführen von Blech

Die geschnittenen Blechteile werden auf dem Scherentisch zurückbefördert. Der Bediener muss nicht immer zur Rückseite

der Schere gehen, um die geschnittenen Teile hochzuheben: ein starker ergonomischer Vorteil.

2. Weniger Beschädigungen

Da die Blechteile zum Scherentisch zurückkommen, wird eine Beschädigung des geschnittenen Produkts vermieden.

3. Von hinten nach vorne schneiden

Mit der “Return-To-Sender”-Hochhalte- Anlage ist es möglich, den Hinteranschlag als Vorderanschlag zu benutzen. Das zu

schneidende Blechteil liegt jetzt hinter dem Messer auf den Hochhaltearmen.

Das hat zwei Vorteile:

a) Es ist möglich, schmale Streifen torsionsfrei zu schneiden.

b) Vorgestanztes Blech lässt sich sehr einfach in Streifen schneiden ohne Aufbautoleranz.

Suchworte: Tafelschere, Schlagschere, Blechschere, Blechbearbeitung, Safan, SafanDarley,
