Der ausgewiesene Preis ist ein Listenpreis pro m². Ihren Einkaufspreis erfragen Sie bitte beim Fachbetrieb (Installateur oder Elektriker) Ihres Vertrauens.

Wir liefern Produkte in ganz Österreich und entwickeln dazu auch Energiekonzepte, egal ob Ein- oder Mehrfamilienhaus, mehrgeschossiger Wohnbau, betriebliche Anlagen, industrielle Anlagen, Hotelanlagen, Kalte Nahwärmenetze, etc.

Wenn diese Anzeige nicht Ihrem Bedarf entspricht, kontaktieren Sie uns, wir sind flexibel und fertigen zusätzlich zu unseren Serienprodukten, Sonderlösungen, Ihren Anforderungen entsprechend. Gerne erstellen wir ein individuelles Angebot für Sie!

Unter - / - finden Sie Termine von den nächsten Online-Webinaren des Herstellers für private Interessenten, zu Systemen mit dem SOLINK-PVT-Luft-Sole-Kollektor für Wärmepumpen.

PVT-Luft-Sole-Kollektor SOLINK:

• SOLINK ist eine neue Generation von Sonnenkollektoren die speziell für Geo-Wärmepumpen entwickelt wurden. Die Gewinnung von Strom über Photovoltaik (PV) und die Solar-Thermische (T) Wärmegewinnung als Energiequelle für Sole-Wärmepumpen erfolgen gleichzeitig.

Der Wärmetauscher auf der Kollektorunterseite ergänzt die solarthermische Wärmegewinnung um Energie aus der Luft und ermöglicht die Wärmeversorgung einer

Wärmepumpe auch in der Nacht.

• SOLINK ermöglicht daher eine ähnlich hohe Effizienz wie man sie von Geo-Wärmepumpen kennt ohne jedoch Erdarbeiten oder Sonden zu benötigen. Hinzu kommt der Vorteil des lautlosen Betriebes, sowie der flexible Einsatz auf Dächern oder an der Fassade.

Diese Eigenschaften machen den SOLINK-Kollektor als Energiequelle so attraktiv.

• Wissenschaftliche Vergleiche bestätigen, dass mit den SOLINK-PVT-Luft-Sole-Kollektoren um bis zu 60% weniger Kollektorfläche gegenüber Standard-PVT-Kollektoren notwendig ist, um als ausreichende und einzige Energiequelle für die erforderliche Wärmepumpen-Leistung fungieren zu können.

Das heißt, dass bereits ohne Vereisungseffekte eine fast 2,5-fache Standard-PVT-Kollektorfläche nötig ist, um die gleiche Effizienz zu erreichen.

Standard-PVT-Kollektoren benötigen lt. diesem wissenschaftlichen Vergleich eine zusätzliche Energiequelle, um eine Wärmepumpe ausreichend mit Primärenergie versorgen zu können.

Selbstverständlich kann der Fachbericht über diesen Vergleich zur Verfügung gestellt werden.

• Eine Kopplung mit Erdsonden- oder Zisternenspeichern ist auf Grund der hohen Effizienz nicht nötig. So entstehen klimafreundliche Heizsysteme mit niedrigen Betriebskosten, die ihren Strombedarf übers Jahr selber erzeugen.

Technische Daten:

Kollektortyp: SOLINK 450 MH

Kollektormaße (B x H x T) in mm: 1783 x 1143 x 53

Bruttofläche: 2,04 m²

Gewicht (ohne Befüllung): 33 kg

Nennleistung: 450 Wp

Max. Druck: 6 bar

Flüssigkeitsinhalt: 3,5 l

Spezifischer Durchfluss: ca. 50 l/m²h*

*vorgegeben durch die Wärmepumpenleistung

Vorteile:

• Förderungsmöglichkeiten als PV- / PVT-Anlage und / oder als Energiequelle für Sole-Wärmepumpen sind in Abhängigkeit des jeweiligen Bundeslandes selbsttätig zu erfragen.

• Das Know-How von mehr als 5000 realisierter Anlagen seit ca. 20 Jahren

• Keine Bohrung, keine Grabung erforderlich, wie bei Erdsonden oder Erdreich-

Wärmetauschern

• Echte Alternative zu Erdsonden und Erdreich-Wärmetauschern

• Lautloser Betrieb

• Nicht bewilligungspflichtig, wie z.B. Erdsonden

• Keine begrenzete Nutzungsdauer, wie z.B. bei Erdsonden

• Regeneriert am schnellsten von allen Wärmequellen

• Mit einer Montage schafft man 2 Energiequellen (PV-Strom + Primärenergie für

Wärmepumpe).

• Bessere Wirtschaftlichkeit im System als Luft-Wärmepumpe mit PV-Anlage

• Gleiche oder geringere Investitionskosten im System als Erdsonden-Wärmepumpe mit PV-Anlage

• Hocheffizientes klimafreundliches System

• Wärme-, Kälte und Stromproduktion mit einer Dachmontage möglich

• 6 – 10% höherer PV-Ertrag bei Heizbetrieb durch PV-Modul-Kühlung möglich

• Kombinierbar mit allen Energiequellen (egal ob kalte oder warme Quelle) für

Wärmepumpen auf Sole-Basis

Anwendung • Einsatz:

• SOLINK stellt für Sole-Wärmepumpen einen neuen Typ der Energiequelle dar. Er kann in allen Gebäudearten zum Heizen und Kühlen zum Einsatz kommen. Bei entsprechender Auslegung wird der jährliche Strombedarf der Wärmepumpe gedeckt.

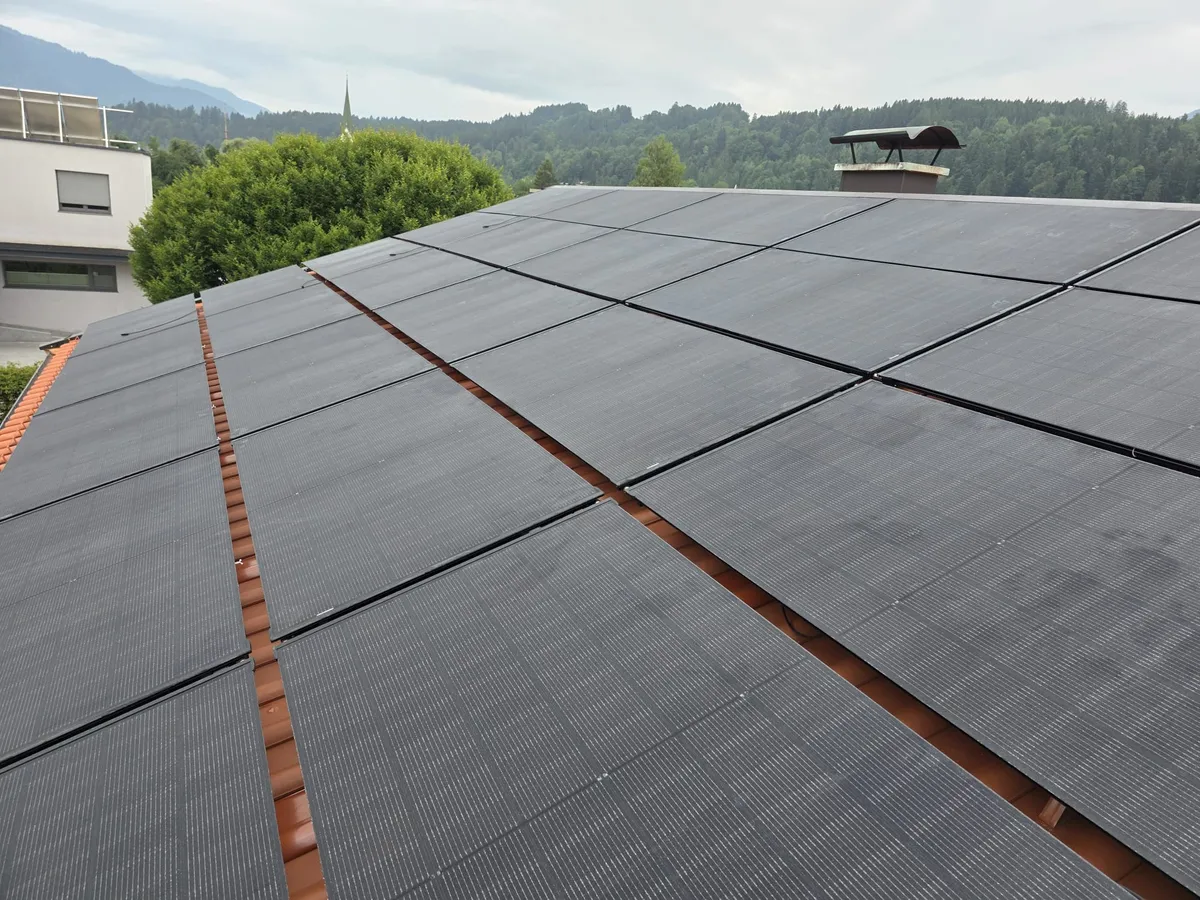

• SOLINK kann auf Flach- oder Schrägdächern, an der Fassade oder frei aufgeständert zum Einsatz kommen

• Bestehende Wärmepumpenheizungen können mit SOLINK erneuert werden

• Zu klein dimensionierten Erdsonden können z. B. nach einem Wärmepumpenaustausch regeneriert werden

• Gesetzliche Auflagen bzgl. dem Mindestanteil an erneuerbarer Energie lassen sich in

Verbindung mit Sole-Wärmequellen erfüllen.

Anschluss an Wärmepumpe - Geeignete Wärmepumpen:

• SOLINK-Module sind für den Betrieb mit ausgewählten Standard-Sole-Wärmepumpen vorgesehen.

• Für eine hohe Effizienz, d. h. minimierten Betrieb einer Zusatz-Elektroheizung, sollte die minimal zulässige Sole-Eintrittstemperatur möglichst tief sein: entsprechend der tiefsten

Lufttemperaturen der Region, wo die Anlage betrieben werden soll. Bei minimalen Außentemperaturen von -10 °C ... -12 °C: Min. Soleeintrittstemperatur < -15 °C

• Bei Hybridanlagen – z. B. Kombination einer Wärmepumpe mit einem Gaskessel für Bestandsgebäude – kann eine normale Sole-Wärmepumpe mit üblichen Einsatzgrenzen

(Sole-Eintritt -5 °C ... -10 °C) verwendet werden

Dimensionierung - Erforderliche PVT-Kollektorfläche:

• Bei der Dimensionierung der erforderlichen PVT-Kollektorfläche sind mehrere Faktoren, wie z.B. die Region (Schneefall, Aussentemperaturen, Sonneneinstrahlung, etc.), die Himmelsrichtung, die Dachneigung, die Ausrichtung der Kollektoren, der Dachabstand, die Betriebsweise der Wärmepumpe (einstufig oder modulierend mittels Inverter), das Energiemanagement (soll die Wärmepumpe 24 Stunden liefern können, oder vorzugsweise bei Sonnenschein), etc., zu berücksichtigen.

• Die in der folgenden Tabelle angegebenen Dimensionierungen führen gleichzeitig dazu, dass SOLINK im Jahresverlauf mindestens den Strom produziert, den das System

verbraucht.

• Die notwendige Kollektorfläche ist etwas größer bei Kollektoren, die parallel auf einem Ziegeldach montiert sind im Vergleich zur Freiaufständerung.

Faustformel:

Modulfläche [m²] = F x Heizleistung Wärmepumpe [kW] bei Auslegungstemperatur (in der Regel -15 °C)

Freiaufständerung Paralleldach

Mehrstufige /

Inverter-WP: F = 3,3 m²/kW F = 3,6 m²/kW

Einstufige WP: F = 4 m²/kW F = 4,3 m²/kW

Beispiel: Inverter-Wärmepumpe mit 4,6 kW (B-15/W35), Kollektormontage aufgeständert auf Flachdach.

Kollektorfläche = 4,6 kW x 3,3 m²/kW = 15,2 m²

Gewählt werden z. B. mind. 8 Kollektoren 410 MH

Eine genaue Dimensionierung kann mithilfe einer Simulation vorgenommen werden!

Folgende Flächenkorrekturen sind bei verminderter Hinterlüftung vorzunehmen:

Zusätzliche Koll.fläche

Komplette Blecheinfassung +10 %

Nur seitliche Abdeckbleche +5 %

Nur Lochbleche zwischen Kollektoren +5 %

Dachneigung 10° +10 %

Dachneigung < 10° nur bei Dachabstand # 150 mm

und guter Windexposition +10 %

Die obigen Effekte können zum Teil durch einen erhöhten mittleren Dachabstand ausgeglichen werden:

Erhöhung von 100 mm (Standard) auf 150 mm: Reduktion der Fläche um 5 %.

Oben angeführte Faustformel stellt nur Richtwerte da. Eine projektbezogene Berechnung der PVT-Kollektorfläche ist unerlässlich, und wird von uns als Service angeboten.

Enteisung und Schneeabrutschen:

• Die SOLINK-Module sind so konzipiert, dass auch bei tiefen Betriebstemperaturen die Vereisung auf der Vorderseite und somit PV-Ertragseinbußen minimiert sind. Die Vereisung des Wärmetauschers auf der Rückseite ist in der Regel unkritisch. Für einen effizienten Betrieb wird dennoch insbesondere für monovalente Anlagen oder bei Flachdach-

Aufständerung eine hydraulische und regelungstechnische Integration empfohlen, bei der das Modul bei Bedarf enteist werden kann. Dort kann mit der Funktion von hinten angewehter und evtl. anfrierender Schneeregen oder Schnee angetaut werden.

• Über die gleiche Funktion wird auch das Abrutschen von evtl. vorhandenem Schnee

auf der Oberseite ausgelöst. Damit wird der Stromertrag gegenüber Standard-PV-Modulen im Winter weiter erhöht.

• Die im SOLINK-Regler implementierte Enteisungsfunktion löst automatisch in Abhängigkeit der Betriebs- und Außentemperaturen aus, in der Regel maximal einmal am Tag. Falls zu dieser Zeit Schnee auf den Kollektoren liegt, wird hierdurch gleichzeitig Schneeantauen und

Abrutschen ausgelöst. Die Schneeabrutschfunktion kann zusätzlich bei Bedarf von Hand gestartet werden. Falls die Erfassung des PV-Ertrags mit dem SOLINK-Regler gewählt

wurde (Zubehör), erfolgt sie automatisch bei fehlendem PV-Ertrag.

• Zur Enteisung bzw. zum Schneeantauen wird vom Heizungspufferbereich des Speichers über einen internen oder externen Wärmetauscher erwärmte Sole durch die Kollektoren

gepumpt.

Weitere Kollektormodelle und -größen:

Kollektortyp: SOLINK 510 LH

Kollektormaße (B x H x T) in mm: 1196 x 1143 x 53

Bruttofläche: 2,28 m²

Gewicht (ohne Befüllung): 36 kg

Nennleistung: 510 Wp

Max. Druck: 6 bar

Flüssigkeitsinhalt: 4,0 l

Spezifischer Durchfluss: ca. 50 l/m²h*

*vorgegeben durch die Wärmepumpenleistung

Kollektortyp: SOLINK 450 MV

Kollektormaße (B x H x T) in mm: 1156 x 1770 x 53

Bruttofläche: 1,99 m²

Gewicht (ohne Befüllung): 33 kg

Nennleistung: 450 Wp

Max. Druck: 6 bar

Flüssigkeitsinhalt: 3,5 l

Spezifischer Durchfluss: ca. 50 l/m²h*

*vorgegeben durch die Wärmepumpenleistung

Wir laden Sie zur Kontaktaufnahme ein, um gemeinsam mit Ihnen, einen Ihren Wünschen und Bedürfnissen entsprechenden Konzeptvorschlag auszuarbeiten, damit eine Kostenschätzung für Ihr Gesamtsystem erstellt werden kann. Wir sind hier, um Ihnen zu helfen und genaue Informationen sowie Angebote bereitzustellen, die Ihren Anforderungen und Vorstellungen gerecht werden.

Kontaktieren können Sie uns:

• Über den Chat, um eine schnelle Antwort zu erhalten.
• Durch einen Anruf unter unserer Telefonnummer , um direkt mit uns zu sprechen.
• Indem Sie unsere Website besuchen, um unser Angebot und weitere Informationen kennenzulernen.

Preise:

Der angeführte Preis hat Gültigkeit für 1 m² PVT-Luft-Sole-Kollektor- Bruttofläche des Typs SOLINK 450 MH, bei einer Mindest-Bestell-Kollektorfläche von 16,32 m² ( = 8 Stk.), nicht für 1 Stück PVT-Luft-Sole-Kollektor SOLINK 450 MH. Preis inkl. 20% MWSt.

Nicht im angeführten Preis enthalten:

• Frachtkosten, abhängig vom Lieferumfang und der Lieferadresse
• PVT Montage- und Befestigungsets für SOLINK 450 MH
• Wechselrichter
• Sole, als Wärmeträgermedium
• Zubehör, wie Verrohrungsmaterial, Sicherheitseinrichtungen, etc.
• Montage und Inbetriebnahme

Selbstverständlich können alle erforderlichen Montage- und Befestigungssets, der Befestigungsvariante entsprechend, sowie jedes erforderliche Zubehör gegen Aufpreis geliefert werden.
