Universales Kompakt-I/O-Erweiterungsmodul-HYDAC HY-TTC 30X-H-F11-00-000 - 924167

Date: 2023/11

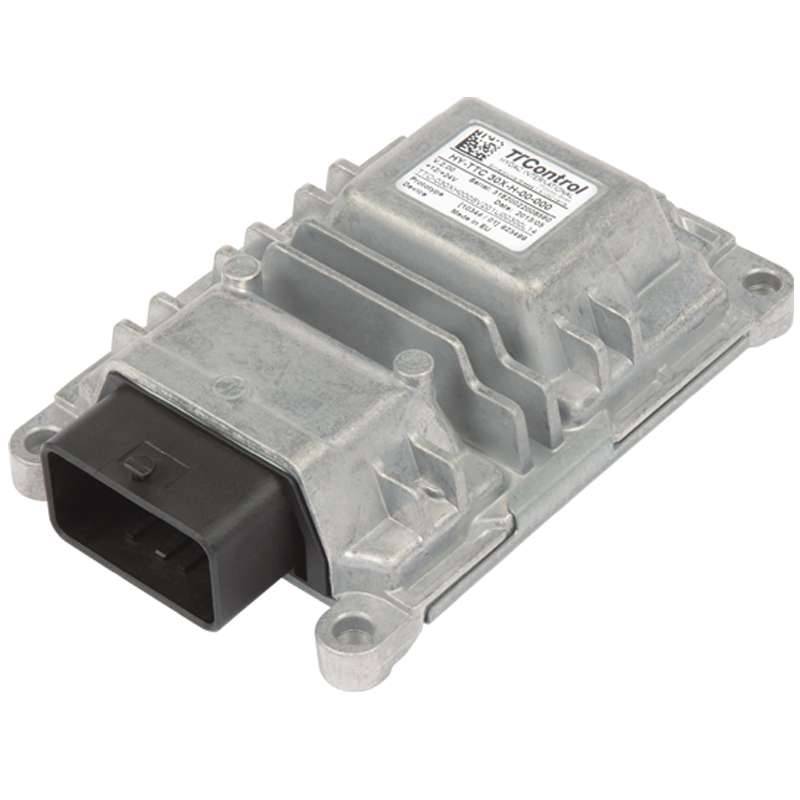

HYDAC HY-TTC 30X-H-F11-00-000 ist ein kompaktes, universelles I/O-Erweiterungsmodul, das für mobile Maschinen und anspruchsvolle Industrieanwendungen entwickelt wurde, bei denen eine zuverlässige Erweiterung der Ein- und Ausgänge über den CANopen-Protokoll (CiA DS 401) benötigt wird.

               Detaillierte Gerätebeschreibung:

• • Das Modul besitzt insgesamt bis zu 30 Ein-/Ausgänge (I/O), bestehend aus:

• • • 10 analogen Eingängen, geeignet für Sensoren wie Druck, Temperatur oder potenziometrische Sensoren
    • 4 Zeit- („Timer“) Eingänge zur Messung von Impulsdauer oder Frequenz
    • 8 PWM-Ausgänge (High-Side), wovon 6 mit Strommessung für präzise Regelung versehen sind (ideal für proportionale Ventile)
    • 2 digitale Low-Side-Ausgänge für das Schalten von Niederspannungsverbrauchern
    • 6 ratiometrische Spannungsausgänge zur Versorgung analoger Sensoren

• • Kommunikation erfolgt über einen CANopen-Slave mit flexibler Node-ID-Konfiguration über den CAN-Bus.

• • Betriebsspannung liegt bei 8–32 V DC (maximal 40 V), inklusive Schutz gegen Überspannung, Kurzschluss gegen Masse und Versorgung.

• • Das robuste Aluminium-Druckgussgehäuse mit Gore-Tex-Membran bietet Schutz gemäß IP67 – wasser- und staubdicht sowie vibrationsfest.

• • Betriebstemperaturbereich von –40 °C bis +85 °C erlaubt den Einsatz unter extremen Umweltbedingungen.

• • Das kompakte Modulmaß beträgt ca. 147 × 38 × 92 mm mit einem 48-poligen wasserdichten Stecker für die Verbindung.

• • Die Montage erfolgt direkt an der Maschine oder Fahrzeugrahmen mittels Schraubbefestigung.

• • Elektrische Eigenschaften:

• • • Maximale Strombelastung aller Ausgänge zusammen: bis zu 24 A
    • Strommessung an den PWM-Ausgängen für genaue Diagnose und Steuerung
    • Hochauflösende 10-Bit-Analogkanäle
    • Digitale Kanäle sind kurzschluss- und überlastgeschützt

                   Funktionen und typische Anwendungen

• • Erweiterung von PLC- oder Steuergeräten um zusätzliche I/O-Kanäle ohne Eingriff in die Hauptsteuerungssoftware.
  • Proportionale Hydrauliksteuerung durch PWM mit Diagnose für Kabelbruch und Kurzschluss.
  • Vollständige Diagnostik und Überwachung der Ein- und Ausgänge per CANopen.
  • Ideal für mobile Off-Highway Anwendungen wie Baumaschinen, Landmaschinen, Kommunaltechnik, Krananlagen oder Fahrzeugsteuerungen.
  • Flexible Softwarekonfiguration aller Ein- und Ausgangskanäle für höchste Integrationsfreiheit.
